Представляет собой Искусственную Линию (ИЛ) и содержит шесть функциональных блоков в одном приборе: магазин затухания (МЗ), имитатор скачка затухания (ИСЗ), генератор помехи (ГП), сумматор симметричный (СС), делитель напряжения (ДН) и управляемая нагрузка (УН) (в комплекте поставки смартфон и Wi-Fi роутер)
по 223 и 44-ФЗ
99% заказов доставляем точно в срок
Возможность тестирования образцов
Ответственность за результат

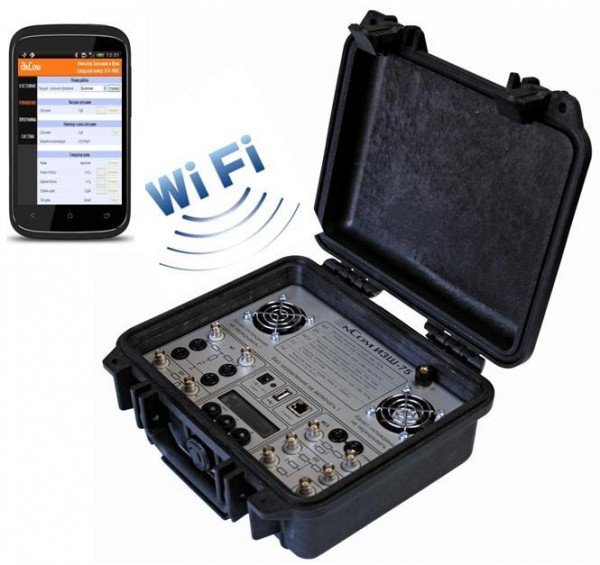

Имитатор затухания и шума в ВЧ тракте AnCom ИЗШ-75 представляет собой Искусственную Линию (ИЛ) и содержит шесть функциональных блоков в одном приборе:
- магазин затухания (МЗ)
- имитатор скачка затухания (ИСЗ)
- генератор помехи (ГП)
- сумматор симметричный (СС)
- делитель напряжения (ДН)
- управляемая нагрузка (УН)
Функциональные блоки работают одновременно и управляются независимо друг от друга.
ИЗШ-75 имеет три? режима управления:
- локальное управление: три кнопки, OLED-индикатор (2 строки по 16 символов)
- управление с ПК через Ethernet посредством Web-интерфейса
- управление с мобильного устройства (планшета/смартфона) через Wi-Fi роутер посредством Web интерфейса
AnCom ИЗШ-75 может применяться в качестве самостоятельного стационарного или мобильного прибора и входить в состав ВЧ лаборатории, которая является автономным измерительным комплексом для проверки аппаратуры ВЧ связи. Состав комплекса:
- AnCom A-7/307
- AnCom A11/G
- AnCom ИЗШ-75
Описание
- нижняя крышка ударопрочного чемодана:
- приборный блок
- верхняя крышка чемодана:
- измерительные кабели и переходники
- кабель Ethernet
- кабель синхронизации
- зарядное устройство для прибора
- паспорт
- Android-смартфон
- WI-FI роутер с кабелем питания от приборного USB
Применение
ИЗШ-75 служит для решения следующих задач:
- проверка двух полукомплектов ВЧ аппаратуры через искусственную линию в лабораторных условиях
- определение запаса по затуханию действующего канала с включением имитатора затухания на приемной/передающей стороне
- обеспечение проверки помехоустойчивости аппаратуры передачи команд РЗ и ПА при скачкообразном увеличении затухания ВЧ тракта на 22 дБ и воздействии на приемник помех типа белого шума с соотношением сигнал/помеха 6 дБ в полосе 4 кГц
- ослабление высоких уровней для подключения измерительного оборудования
Технические характеристики
Питание
- от встроенных аккумуляторов
- от сетевого адаптера
- 16 ч
- 8 ч
- 270 x 246 x 124 мм
- 5 кг
- IP 20
- изоляция - основная
- категория монтажа (категория перенапряжения) - CAT II
- 500 В
- 20 МОм
- от +5 до +40 °С
- от -25 до +55 °С
- 10 лет
- 10 000 ч
Диапазон частот
- 4 – 1000 кГц
- 75 ± 2,25 Ом
- 105 В
- 0 – 63 дБ
- 1 дБ
- ±0,25 дБ (для диапазона 0-49 дБ)
- ±0,5 дБ (для диапазона 50-63 дБ)
- ±0,12 дБ на каждые 10 °С
- 10 мс
- 180 В
- кратковременно до 15 минут (сигнал с двух сторон) – 75+75 Вт
- без ограничения времени (сигнал с одной стороны) – 75 Вт
- без ограничения времени (сигнал с одной / двух сторон) – 50 / 50+50 Вт
Диапазон частот
- 4 – 1000 кГц
- 75 ± 2,25 Ом
- 180 В
- 0 / 22 дБ
- ±0,25 дБ
- ±0,12 дБ на каждые 10 °С
- 10 мс
- кратковременно до 15 минут (сигнал с двух сторон) – 75+75 Вт
- без ограничения времени (сигнал с одной стороны) – 75 Вт
- без ограничения времени (сигнал с одной / двух сторон) – 50 / 50+50 Вт
- внешний сигнал типа сухой контакт
- внутренняя команда
Диапазон частот
- 4 – 1000 кГц
- 1 кГц
- гармоническая
- белый шум, корона, пробой изолятора
- 0 – 22 дБм – гармоническая
- 0 – 16 дБм – белый шум в полосе 4 кГц
- ±0,5 дБ – гармоническая
- ±2 дБ – белый шум в полосе 4 кГц
- ±0,12 дБ на каждые 10 °С
- 2, 4, 8, ..., 64 кГц
- 0,01 кГц
- 1 кГц
- 75 ± 2,25 Ом
- 1 дБ
- ±0,01 кГц
- 35 дБм
1 – Генератор помехи используется только при питании от внешнего источника питания
Диапазон частот
- 4 – 1000 кГц
- 75 ± 2,25 Ом
- 180 В
- 1 : 1
- 14 дБ
- ±0,25 дБ
- ±0,12 дБ на каждые 10 °С
- без ограничения времени (сигнал с двух сторон) – 75+75 Вт
Диапазон частот
- 4 – 1000 кГц
- 20 кОм
- 180 В
- ±0,25 дБ
- ±0,12 дБ на каждые 10 °С
- 40 дБ
Диапазон частот
- 4 – 1000 кГц
- 75 ± 2,25 Ом
- без ограничения времени – 75 В
