- встроенный в щуп фонарик и сигнальный LED индикатор
- разъем для подключения наушником
- звуковой и световой индикатор короткого замыкания
- защитная сумка с двумя отсеками
Очень популярный набор для «прозвонки» кабелей и жил. Расширенный функционал в сравнении с 601K-G:
по 223 и 44-ФЗ
99% заказов доставляем точно в срок
Возможность тестирования образцов
Ответственность за результат

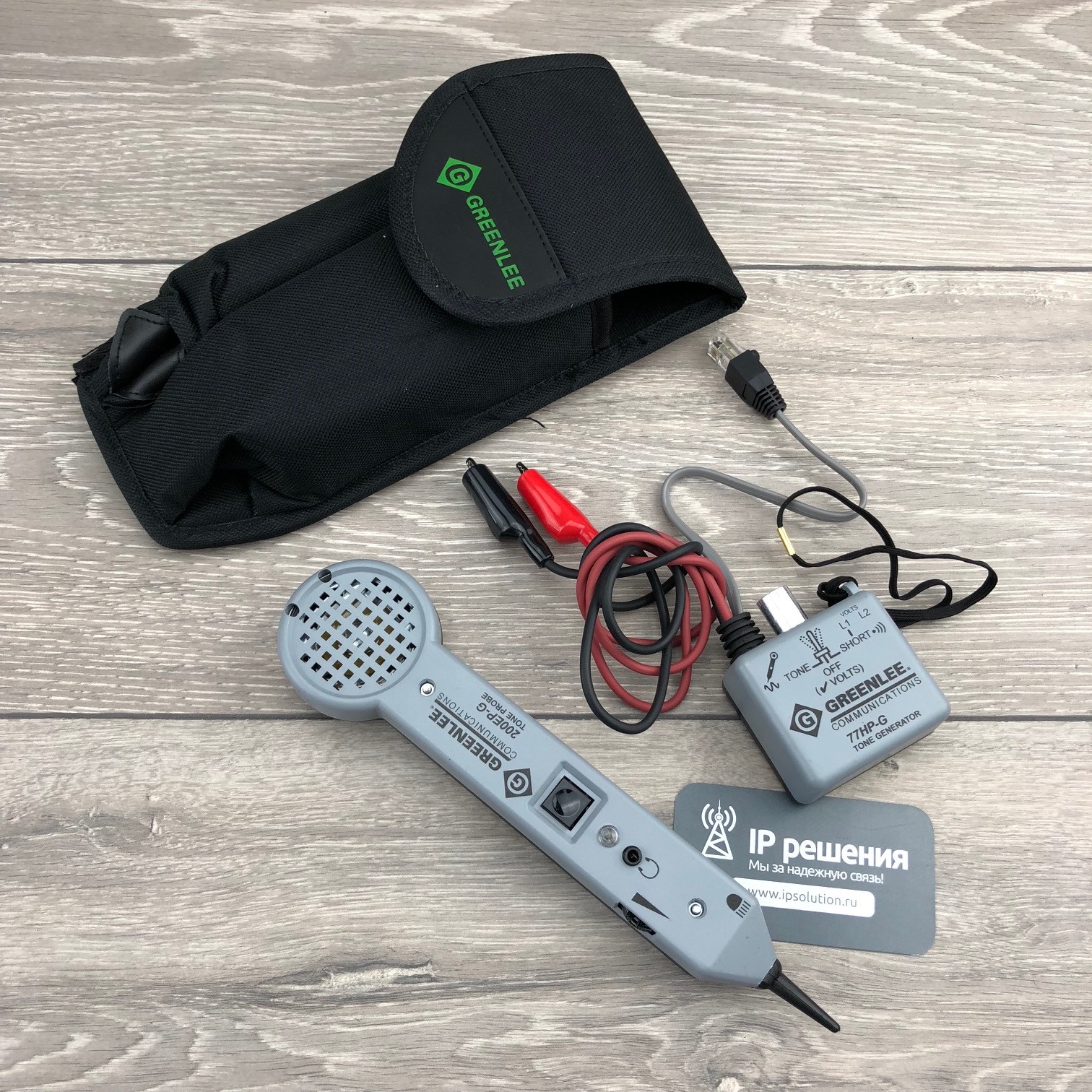

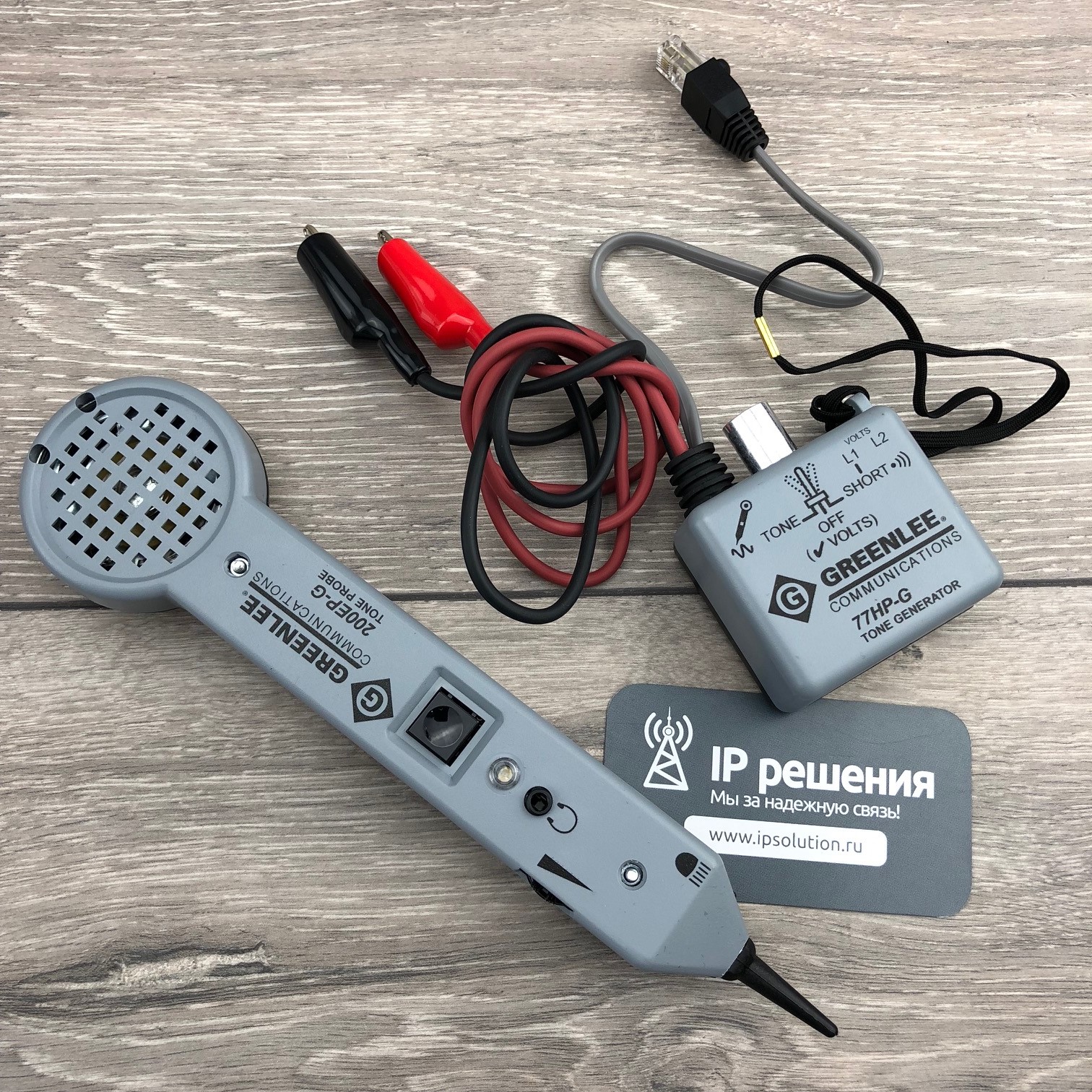

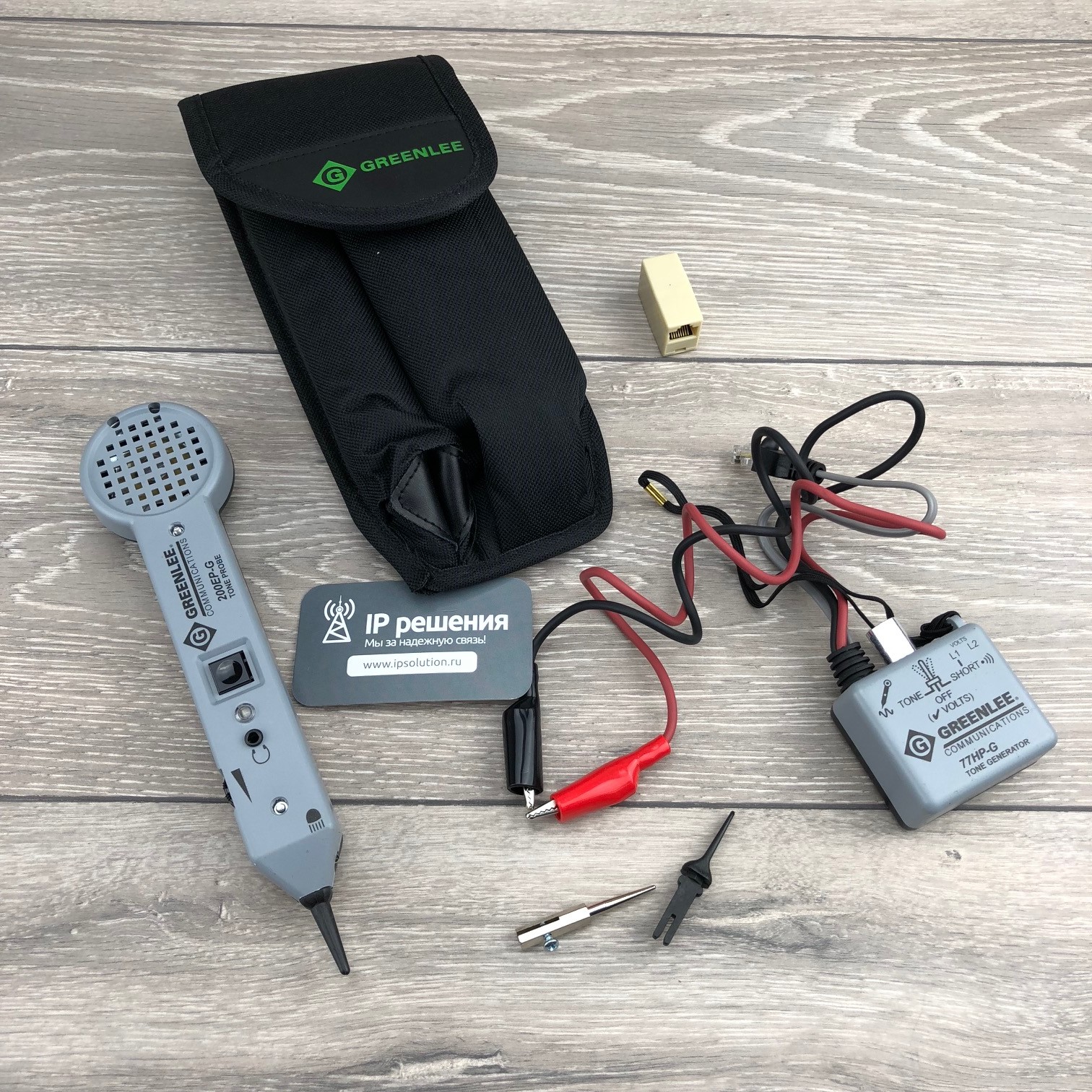

Greenlee 701K-G тестовый набор с отличными рабочими характеристиками. Он давно завоевал доверие пользователей и уже длительное время удерживает лидерство среди аналогичных приборов. Набор применяется для точного определения целостности проводки, поиска нужного провода в толстом пучке кабелей и трассировки линий внутри зданий. Состоит из тонального генератора 77HP-G и индуктивного щупа 200EP-G.
Набор Greenlee 701K-G в сравнии с 601K-G обладает расширенным функционалом:
Генератор 77HP-G дополнительно имеет:
- звуковую сигнализацию при индикации короткого замыкания
- переходник RJ11-RG45
Щуп 200EP-G дополнительно имеет:
- выводы для подключения тестовой трубки, для помещений с высоким уровнем шума
- встроенный фонарик для работы в условиях плохой освещенности
- разъем для подключения телефонной гарнитуры
- светодиод для индикации сигнала генератора
- дополнительный металлический сменный наконечник, обеспечивающий максимальную чувствительность при сортировки жил

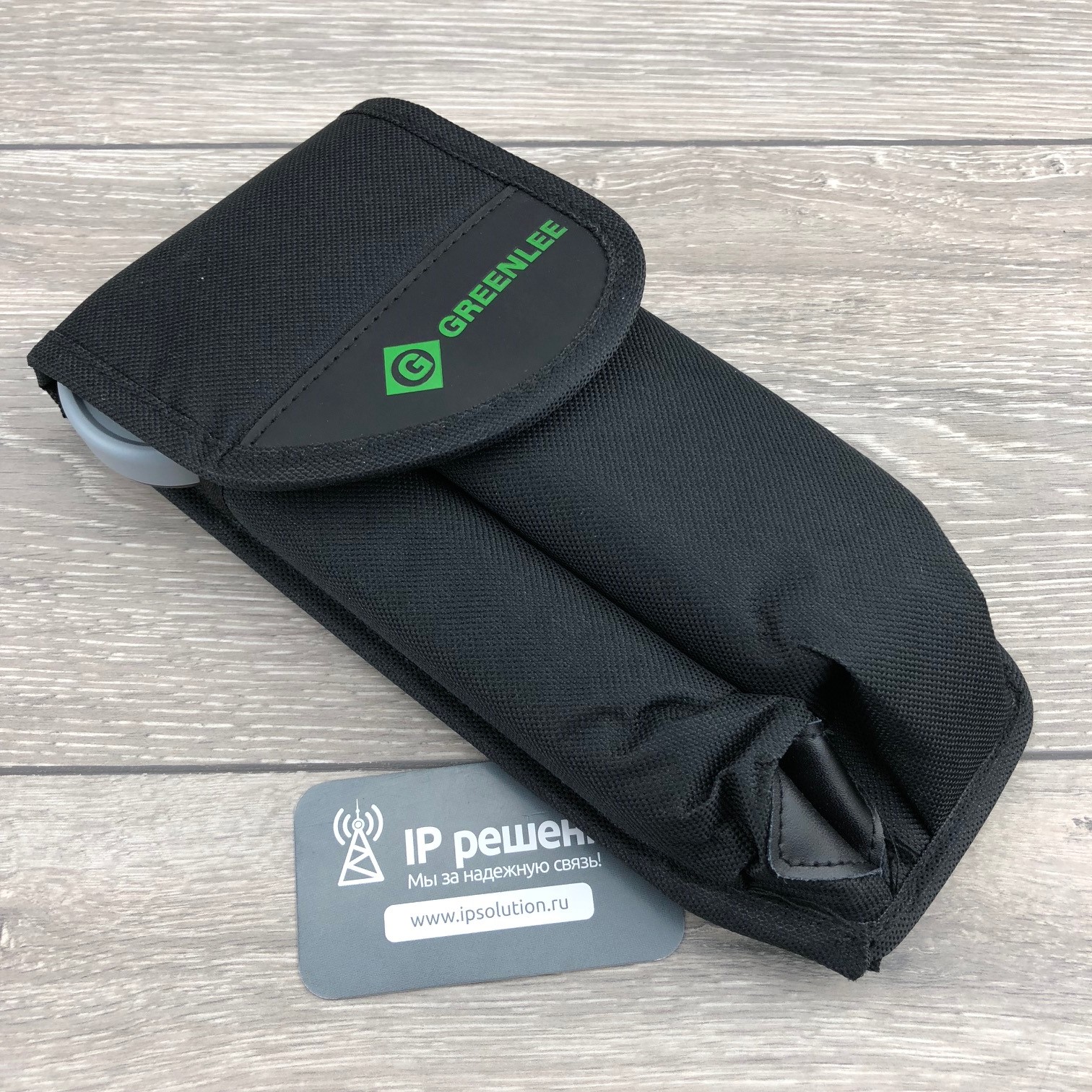

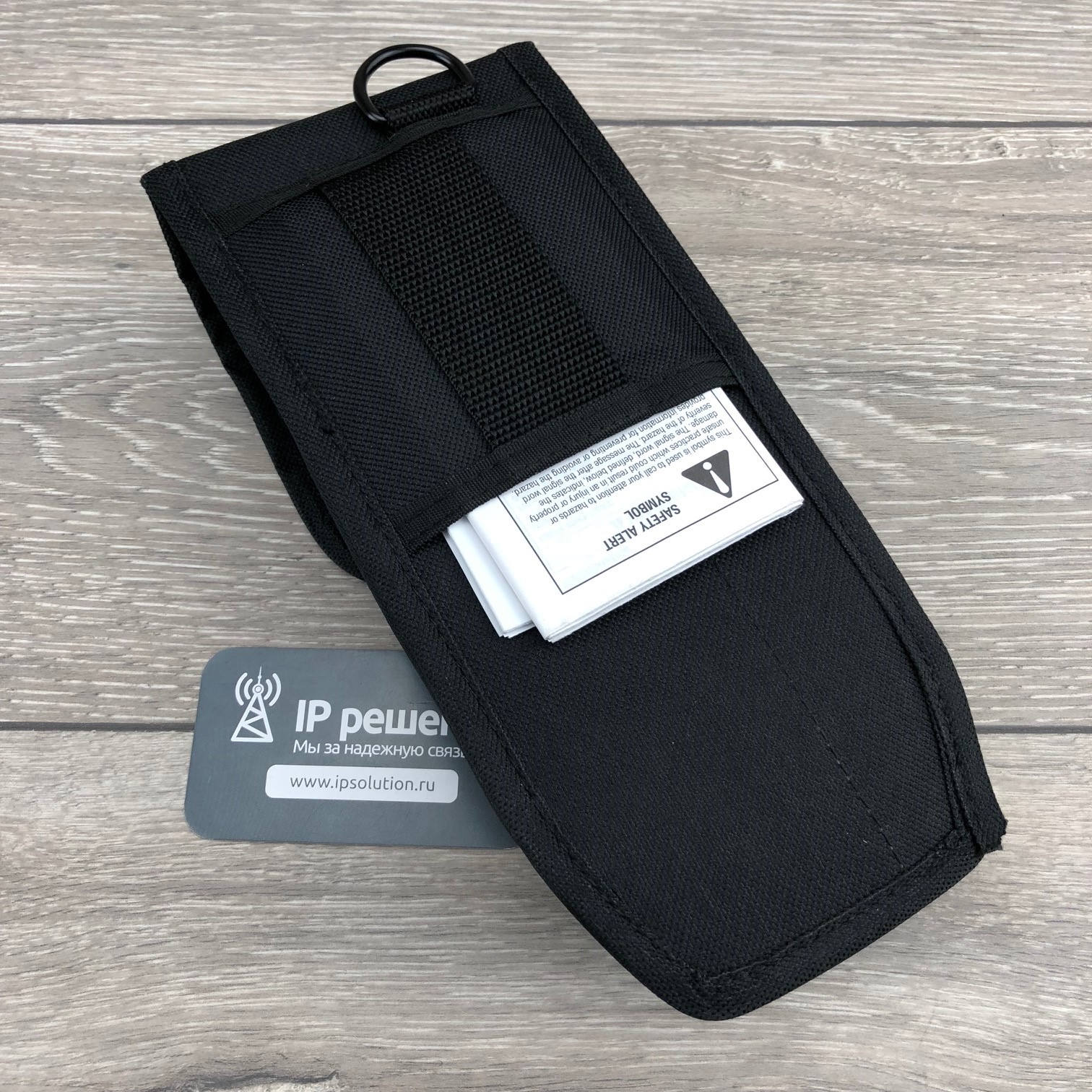

- сумку для переноски с двумя отсеками
Описание
Для "прозвонки" линии Вам обязательно необходимо два проводника. Это может быть две жилы или жила и экран кабеля. С помощью крокодилов или модульного разъема (RJ) подключаем генератор к линии. Он посылает в линию сигнал определенной частоты. На обратном конце линии с помощью антенны - щупа, прикасаясь по очереди ко всем парам/кабелям, мы ищем максимальный уровень сигнала. На нужном проводнике звук сигнала будет намного громче чем на соседних (незначительные наводки будут распространяться по всем рядом проходящим жилам).
Есть небольшая особенность работы, если вам необходимо отобрать кабель из пучка, а доступа к оголенным жилам на дальнем конце нет. В этом случае подключайте генератор ко всем парам сразу - две пары к одному "крокодилу" и две к "второму" (в случае 4-х парного проводника). Если подключится к одной паре - сигналу сложнее пробиваться сквозь внешнюю изоляцию.
Также легко вы сможете работать с обесточенными слаботочными сетями без напряжения.
Видео-описание работы прибора
Основные функции
Greenlee 701K-G поможет Вам:
- найти нужную пару или жилу в проводе (UTP/FTP)
- отобрать "свой" провод из пучка других
- определить порт на патч-панеле который соответствует определенной розетке
- проверить полярность линии
- определить наличие замыкания жил (со звуковой индикацией)
- подать напряжение для питания микрофона телефонной трубки

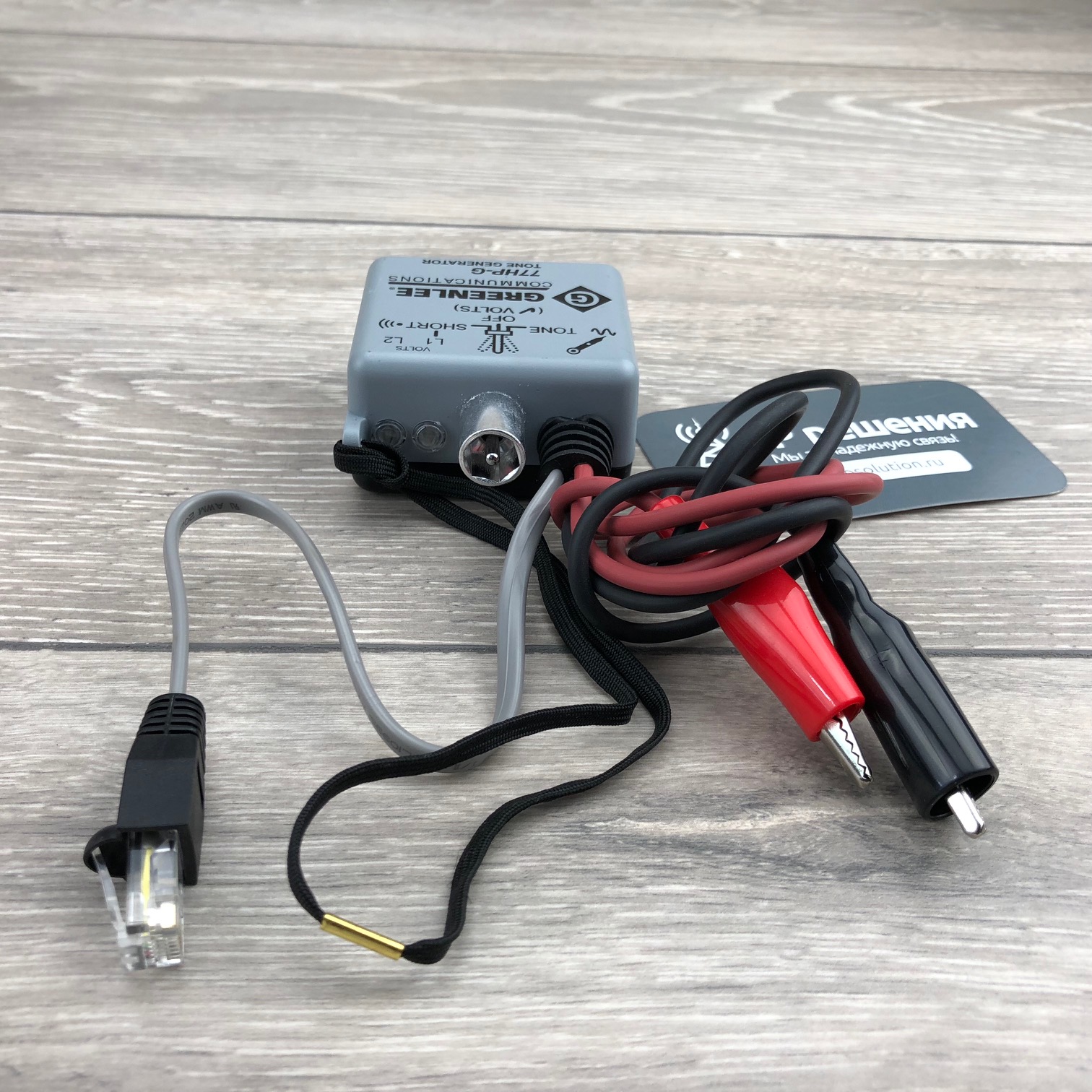

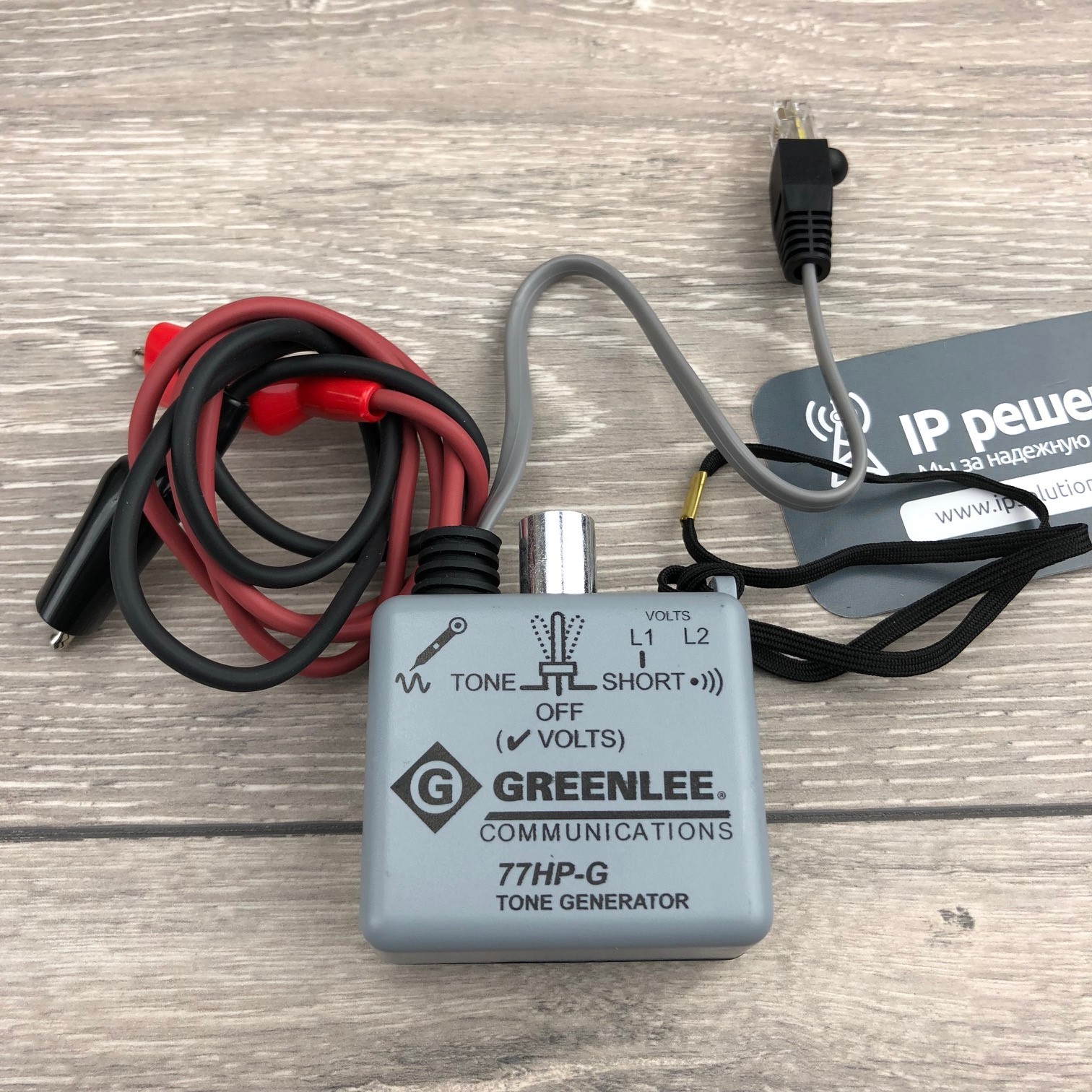

Функции генератора Greenlee 77HP-G:
- два светодиода для индикации короткого замыкания, целостности проводки, полярности линии и состояния батареи

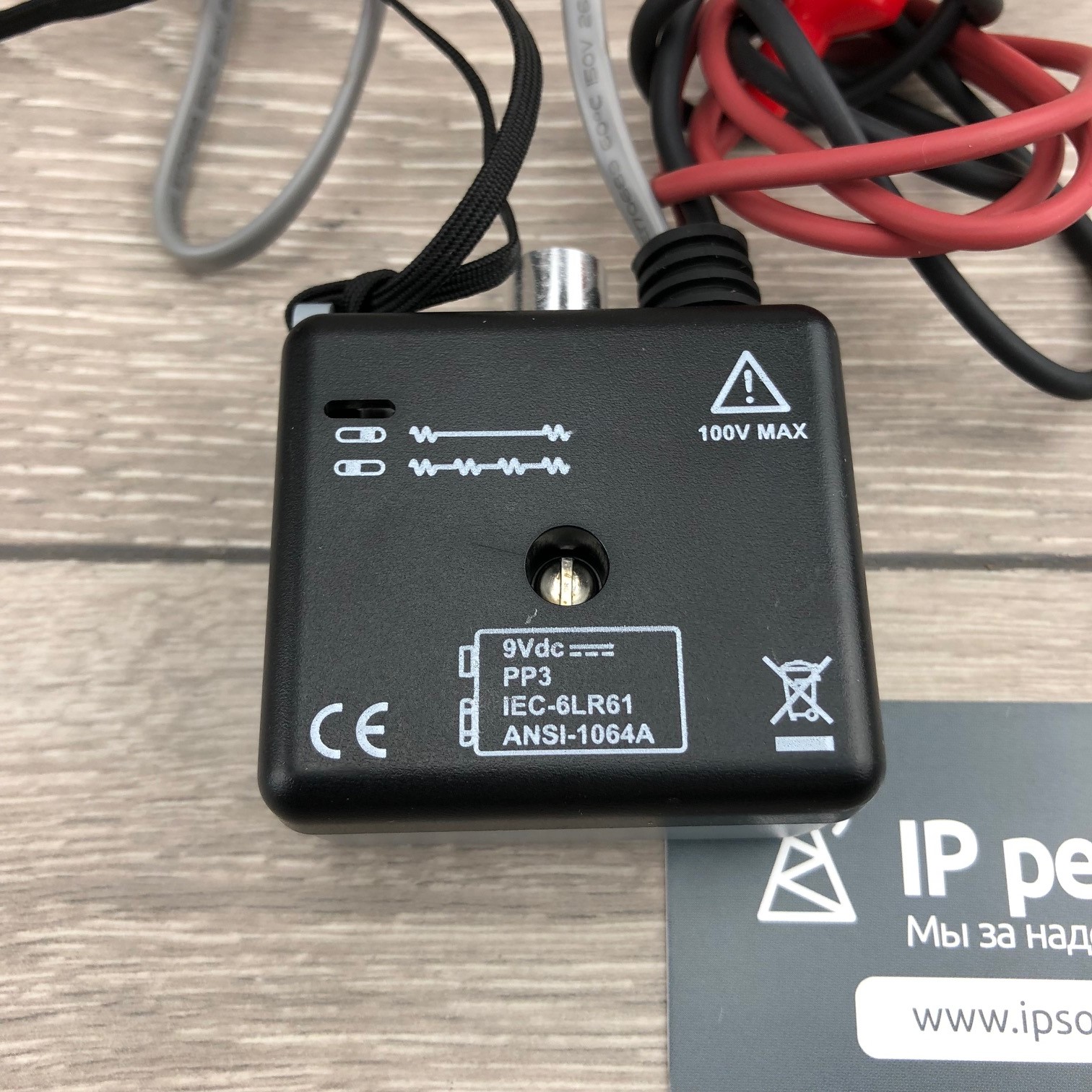

- два типа переменных тона 890/960 Гц (тумблер в батарейном отсеке)
- разъемы типа "крокодил" и модульный разьем RG-11
- защиту по напряжению
- переключатель подачи тона вынесенный на корпус генератора, что значительно упрощает его использование

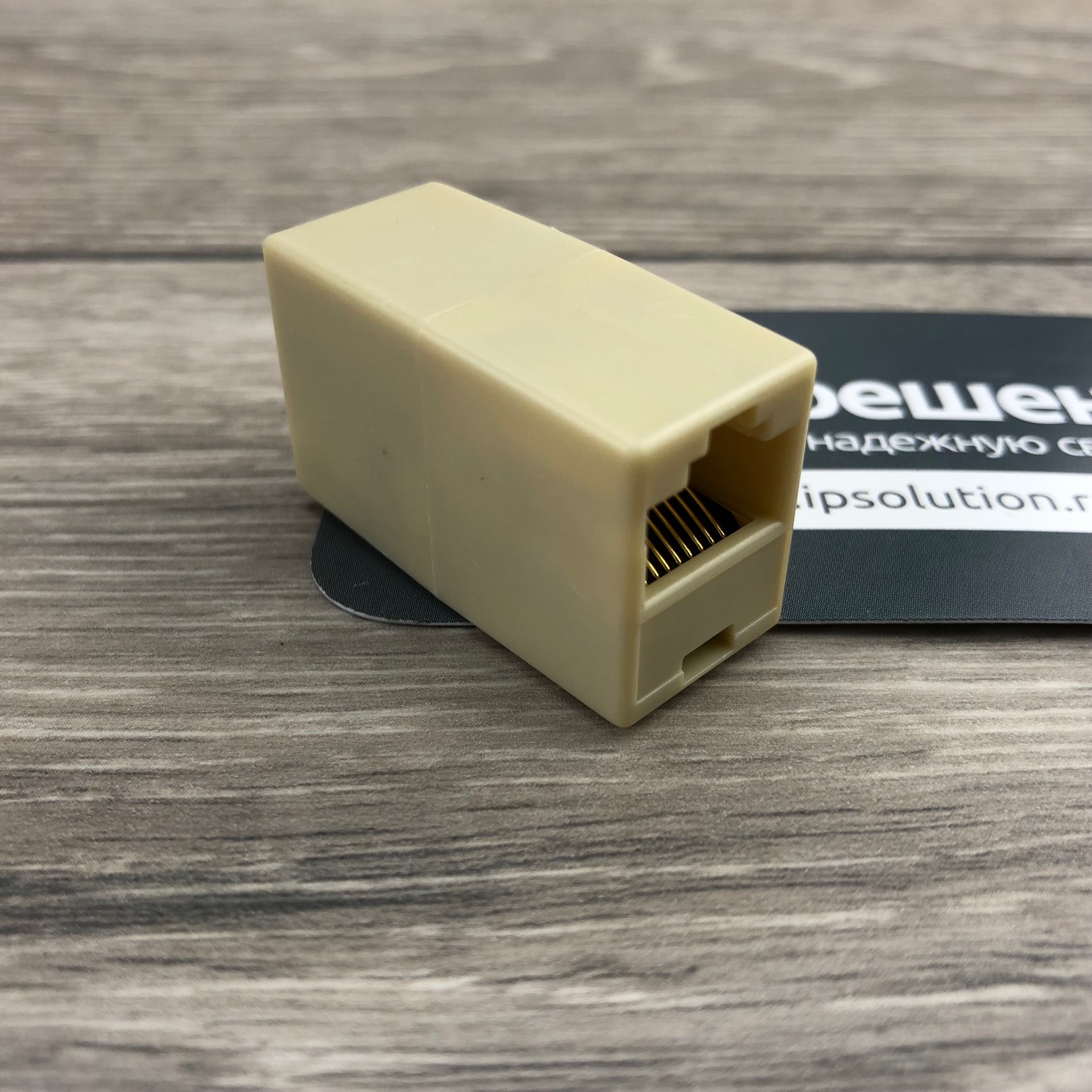

- переходник RJ-11 на RJ-45 в комплекте
Функции индуктивного щупа Greenlee 200EP-G:
- регулятор чувствительности приемника
- схема усиления сигнала и звуковая сигнализация
- три сменных пластиковых наконечника (острый и плоский) позволяющих избежать замыкания жилы на жилу при идентификации пары
- дополнительный металлический сменный наконечник, обеспечивающий максимальную чувствительность при сортировки жил
- выводы для подключения тестовой трубки, для помещений с высоким уровнем шума
- встроенный фонарик для работы в условиях плохой освещенности
- разъем для подключения телефонной гарнитуры
- светодиод для индикации сигнала генератора
- сумку для переноски с двумя отсеками
Сравнительная таблица тестовых наборов 601K-G,701K-G,701K-G/6A,Fluke Pro 3000
701K-G |
701K-G/6A |
601K-G |
PRO 3000 |
|
Индуктивный щуп | ||||
Щуп 200EP-G |
+
|
+
|
|
|
Щуп 200B-G |
|
|
+
|
|
Регулятор громкости |
+
|
+
|
+
|
+
|
Сигнальный LED индикатор |
+
|
+
|
|
|
Разъем для подключения тестовой
телефонной трубки
|
+
|
+
|
|
|
Разъем для подключения гарнитуры (с защитой от звуковых колебаний в гарнитуре) |
+
|
+
|
|
|
Разъем для подключения гарнитуры (без защиты от звуковых колебаний в гарнитуре) |
|
|
|
+
|
Фонарик |
+
|
+
|
|
|
Генератор |
|
|
|
|
Генератор 77HP-G |
+
|
|
|
|
Генератор 77HP-G/6A |
|
+
|
|
|
Генератор 77M-G
|
|
|
+
|
|
Звуковой индикатор К.З. |
+
|
+
|
|
|
Световой индикатор К.З. |
+
|
+
|
+
|
+
|
LED индикатор однопроводной линий |
|
|
+
|
+
|
LED индикатор двухпроводной линии |
+
|
+
|
|
|
LED индикатор целостности и полярности |
+
|
+
|
+
|
+
|
Индикатор подачи сигнала в линию |
|
|
|
+
|
Индикатор низкого заряда батареи |
+
|
+
|
+
|
|
Автовыключение |
|
|
|
+
|
Внешний переключатель мелодии сигнала |
+
|
+
|
+
|
+
|
Количество мелодий |
2
|
2
|
2
|
5
|
Адаптер RJ 11 - RJ 45 |
+
|
+
|
|
|
Игольчатая площадка в клипсах подключения к проводнику |
|
+
|
|
+
|
Клипсы-крокодилы |
+
|
|
+
|
|
Технические характеристики
Разъем для гарнитуры
- 3.5 мм (8 Ом)
- 50 часов
- От 0° С до +50° С
Выходная мощность
- +10Дбм (при 600 Ом)
- 4,6 В DC (при 600 Ом)
- 890/960 Гц
- 52В DC
- 50 часов
- От 0° С до +50° С
