Служит для измерения уровня напряжения радиосигнала и параметров телевизионных каналов с аналоговой и цифровой модуляцией стандарта DVB-C
Страна происхождения
Китай
Код производителя
PLN-IT-09CPS
по 223 и 44-ФЗ
99% заказов доставляем точно в срок
Возможность тестирования образцов
Ответственность за результат

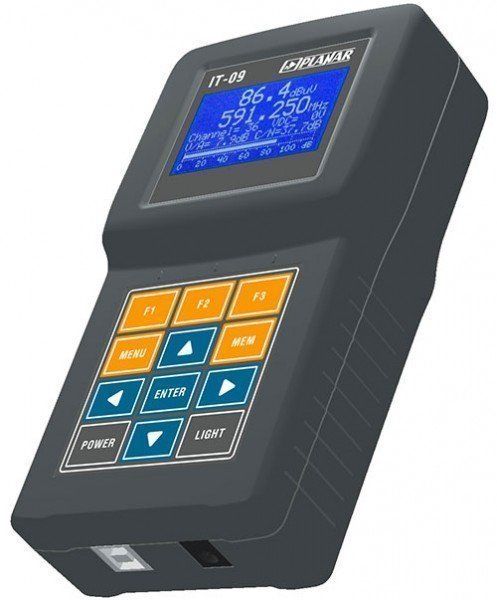

Анализатор сигналов DVB-C ПЛАНАР ИТ-09СPS служит для измерения параметров телевизионных каналов с аналоговой и цифровой модуляцией.
- для аналоговых каналов:
- уровень напряжения радиосигналов изображения,
- разность уровней напряжения радиосигналов изображения и звукового сопровождения,
- разность уровней напряжения радиосигналов изображения и шума;
- для цифровых каналов:
- мощность канала,
- отношение радиосигнала цифрового телевизионного вещания к шуму в канале распределения;
- для телевизионных каналов:
- коэффициент ошибок модуляции цифрового потока MER,
- частота появления ошибочных битов BER до декодера Рида-Соломона,
- счетчик ошибочных пакетов после декодера Рида-Соломона,
- запас по помехоустойчивости MARGIN,
- констелляционная диаграмма;
- измерение напряжения дистанционного питания кабельной сети в диапазоне от 10 до 100 В.
ИТ-09СPS можно подключать к персональному компьютеру для получения дополнительных сервисных режимов.
- малогабаритный, лёгкий прибор;
- эргономичный корпус с защитным кожухом;
- индикация результатов измерения на графическом ЖК дисплее 128x64 со светодиодной подсветкой;
- пленочная клавиатура с тактильным эффектом;
- работа с персональным компьютером через USB-интерфейс;
- энергонезависимая записная книжка;
- работа измерителя и заряд аккумуляторов от внешнего блока питания 12 В или бортовой сети автомобиля.

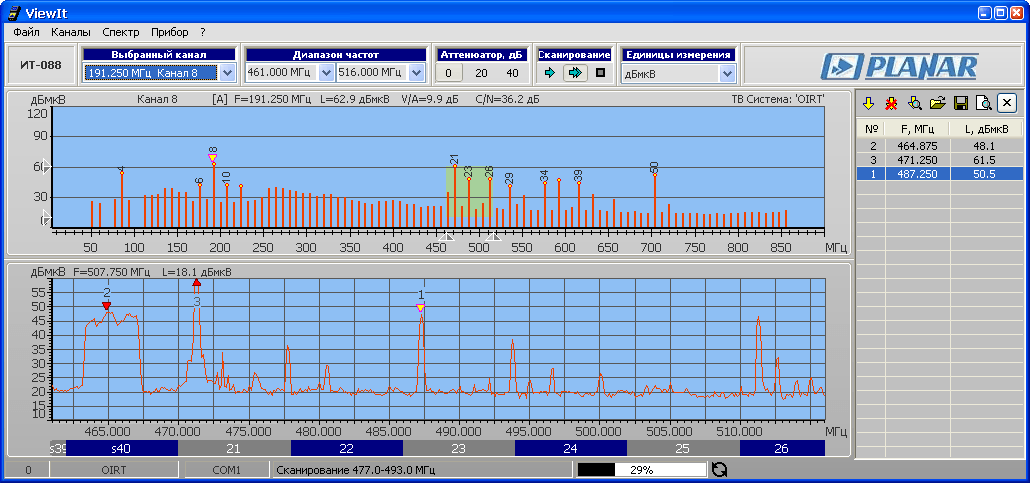

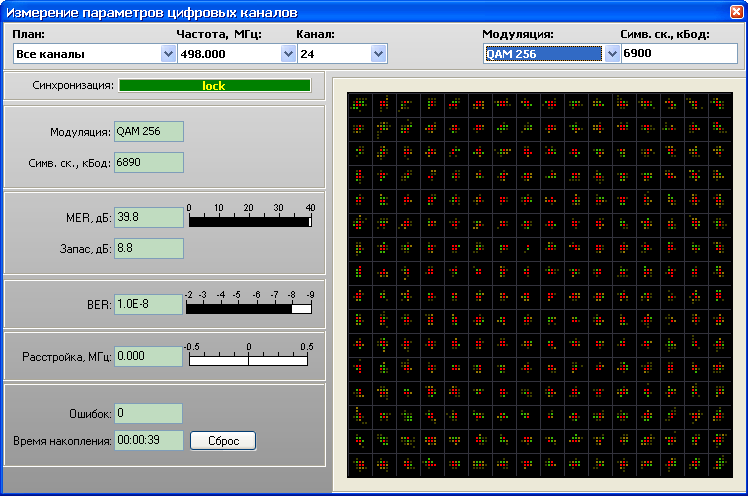

- работа в режиме виртуального прибора с измерением параметров каналов в виде гистограммы, анализатора спектра, констелляционной диаграммы с параметрами DVB-C каналов;
- чтение, создание новых, редактирование, загрузка в измеритель и сохранение частотных планов, страниц записной книжки каналов и таблицы телевизионной системы;
- документирование результатов измерения прибора в графическом и табличном виде с возможностью вывода на печать;
- обновление программного обеспечения прибора.
Комплект поставки:
- измеритель ИТ-09СPS - 1 шт.
- защитный кожух - 1 шт.
- аккумулятор NiCd, АА - 4 шт.
- ВЧ-переход "F"-"F" - 1 шт.
- руководство по эксплуатации - 1 шт.
- формуляр - 1 шт.
-
блок питания ТАV03-12/1.5 - 1 шт.
-
диск с ПО - 1 шт.
-
транспортная сумка - 1 шт.
Технические характеристики
- 5 - 900 МГц
- 125 кГц
- 20 дБ, 40 дБ
- с выключенным аттенюатором - 30 - 80 дБмкВ
- с включенным аттенюатором 20 дБ - 50 - 100 дБмкВ
- с включенным аттенюатором 40 дБ - 70 - 120 дБмкВ
- 0,1 дБ
- ± 1,5 дБ
- ± 2,2 дБ
- 230 ± 60 кГц
- 6 разрядов на ГД
- 3 разряда на ГД
- 4 разряда на ГД
- не более 5 мин
- QAM16, 32, 64, 128, 256
- 1,000…7,200 Мсимв/с
- для QAM16, 32, 64 - 22…40 дБ
- для QAM128, 256 - 28…40 дБ
- 0,1 дБ
- ±2,0 дБ
- 4,0x10-3 - 1,0x10-9
- для QAM16, 32, 64 - 45 дБмкВ
- для QAM128, 256 - 50 дБмкВ
- ±0,5 МГц
- Питание
- от внешнего источника постоянного тока напряжением 9-14 В с пульсациями не более 0,5 В
- от внутренних аккумуляторов емкостью от 1600 до 1900 мАч
- температура окружающего воздуха (23±5) ?С;
- относительная влажность воздуха (55±25) %;
- атмосферное давление 84-106 кПа (630-795 мм.рт.ст.);
- переходные напряжения соответствуют II категории монтажа.
- температура окружающего воздуха от минус 10 до плюс 40 °С;
- относительная влажность воздуха не более 90% при температуре воздуха 25 ?С;
- атмосферное давление 84-106 кПа (630-795 мм.рт.ст.)
