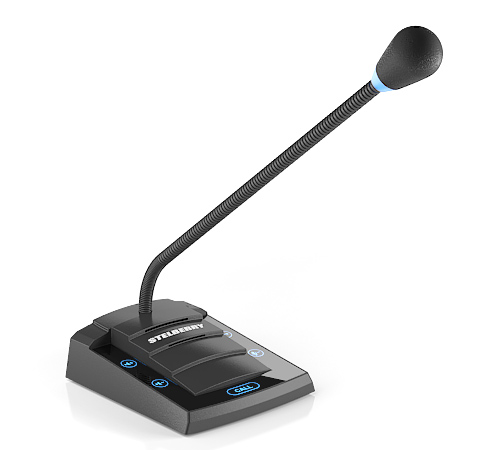

Stelberry D-120, абонентский пульт с кнопкой "Вызов" для переговорных устройств

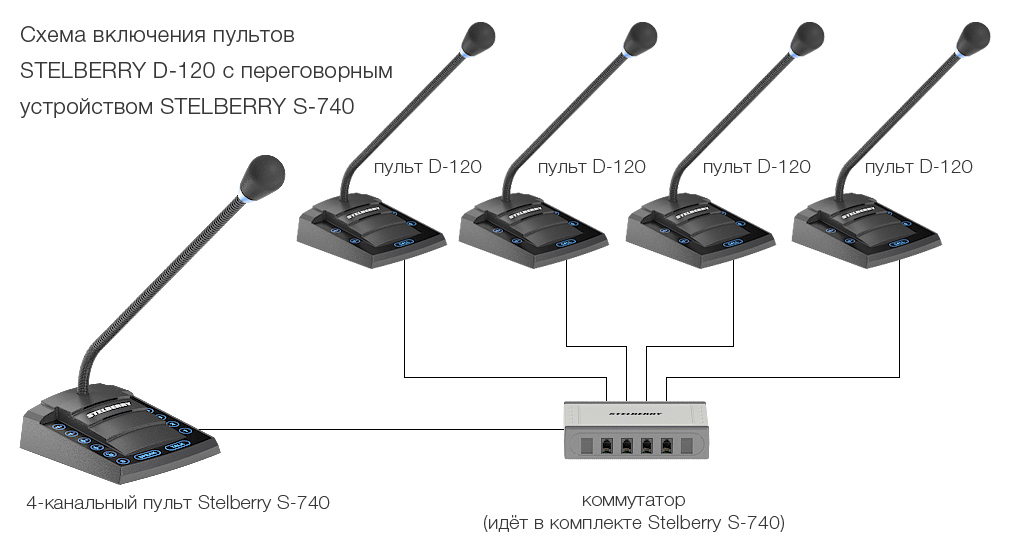

Переговорными устройствами STELBERRY D-120 можно заменить панели абонентов STELBERRY S-130 в многоканальных системах селекторной связи STELBERRY S-760 или в STELBERRY S-740.
Такая замена позволяет более естественно пользоваться многоканальной системой селекторной связи в различных офисах, так как абонентские панели предназначены для механического, жёсткого закрепления на столах, что не всегда возможно, а часто просто невозможно, и к тому же, полноценные пульты абонентов на столах сотрудников смотрятся гораздо лучше и эстетичнее, чем антивандальные уличные панели абонентов.
По функциональным возможностям пульт абонента STELBERRY D-120 не сильно отличается от панели абонента.
Положительным дополнительным отличием пульта абонента от панели абонента, является возможность настройки чувствительности микрофона пульта и громкости динамика пульта.
Работа пульта абонента на месте панели абонента не отличается от работы панели абонента.

Также, как и с панели абонента, с пульта абонента можно кнопкой вызова «CALL» вызвать оператора.
Также, как и в многоканальных системах S-760, S-740 с панелями абонентов, в многоканальных системах S-760, S-740 с пультами абонентов, оператор многоканального пульта может выбрать любой нужный ему канал для общения.
Для подключения пультов абонентов STELBERRY D-120 к коммутатору многоканального переговорного устройства, рекомендуется использовать комбинированные кабели для систем видеонаблюдения, в которых коаксиальный кабель дополнен обычно двумя проводами.
Для подключения подходят кабели марок ШСМ, КВК, КВТ, ШВЭВ и аналогичные.
На расстояниях до 150 метров рекомендуем использовать провода с сечением не менее 0.08мм², а на расстояниях до 1000 метров - провода с сечением не менее 0.35мм².

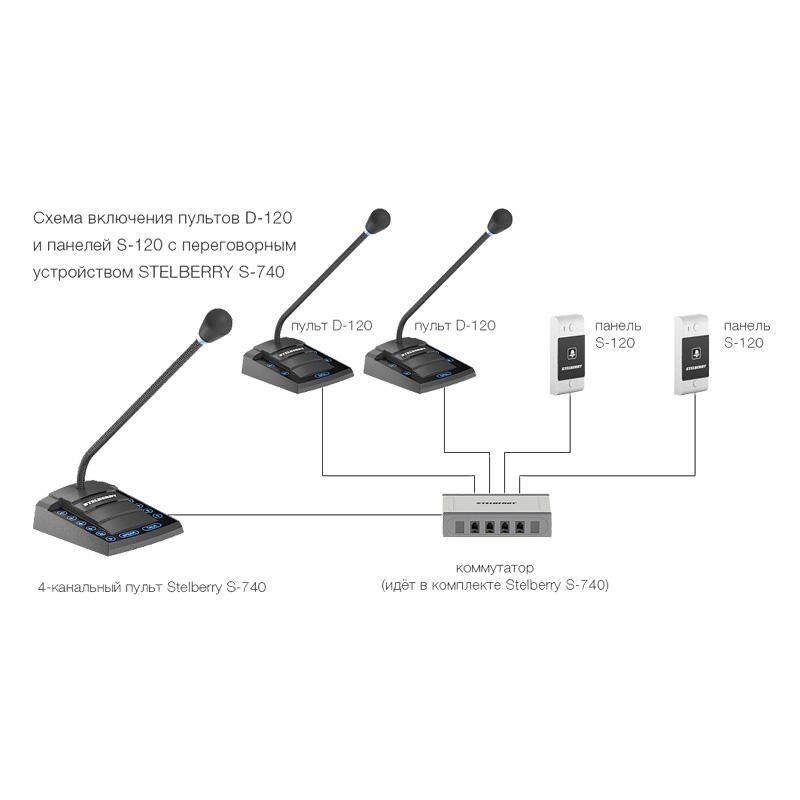

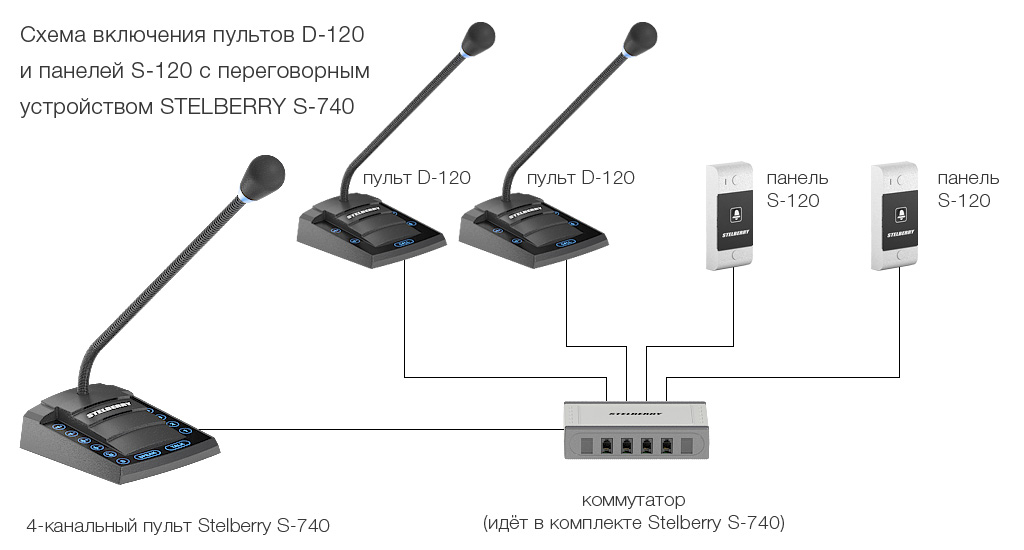

В зависимости от мест расположения абонентов, в многоканальных переговорных устройствах STELBERRY S-760 или в STELBERRY S-740, может использоваться комбинированное подключение абонентских панелей и пультов абонента.
Например, многоканальная система устанавливается в большом складе онлайн-магазина.
Многоканальный пульт STELBERRY S-740 устанавливается у диспетчера управляющего складом.
В окнах выдачи товара, для связи с сотрудниками, или как вариант, наоборот, для связи с клиентами, устанавливаются антивандальные панели абонентов.
Допустим, что диспетчеру требуется оперативная связь с кассой в которой оплачивается заказанный через интернет товар. Тогда разумно установить кассиру пульт абонента STELBERRY D-120 вместо панели абонента.

Также, диспетчеру склада может потребоваться оперативная связь, например с бухгалтерией.
И здесь опять разумно использовать для связи с бухгалтерией переговорное устройство STELBERRY D-120 вместо панели абонента.
Если же на складе не два, а четыре окна выдачи, или, например, существует необходимость связи с воротами разгрузки грузовых автомобилей, то вместо четырехканального переговорного устройства STELBERRY S-740 используется шестиканальное переговорное устройство STELBERRY S-760 и добавляются одна или две панели абонента.
Также возможно, что нет дополнительных окон выдачи и нет ворот разгрузки, но при складе находится сервисный центр или гарантийная мастерская, и тогда вместо STELBERRY S-740 используется STELBERRY S-760, и к имеющимся панелям и пультам абонентов, добавляется еще один пульт абонента STELBERRY D-120 для связи диспетчера с сервисным центром или гарантийной мастерской.

Пульт абонента D-120 подключается в электрическую сеть с помощью блока питания, идущего в комплекте. После подачи питания на пульт абонента он включается автоматически, при этом кнопки регулировки громкости, кнопки регулировки чувствительности и кнопка вызова «CALL» начинают светиться половинной яркостью. Микрофон пульта при этом отключён и индикатор включённого микрофона на микрофонной стойке не светится.
В таком режиме ожидания соединения, пульт абонента потребляет ток до 50 мА.

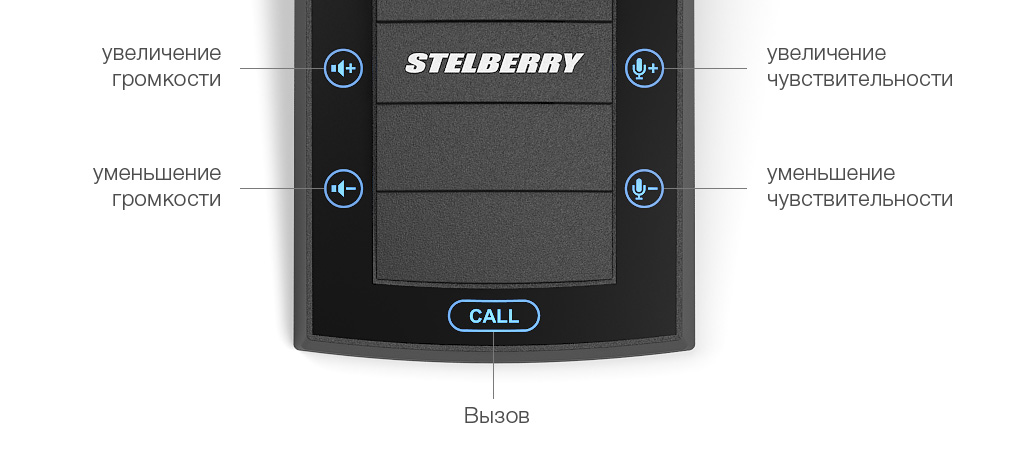

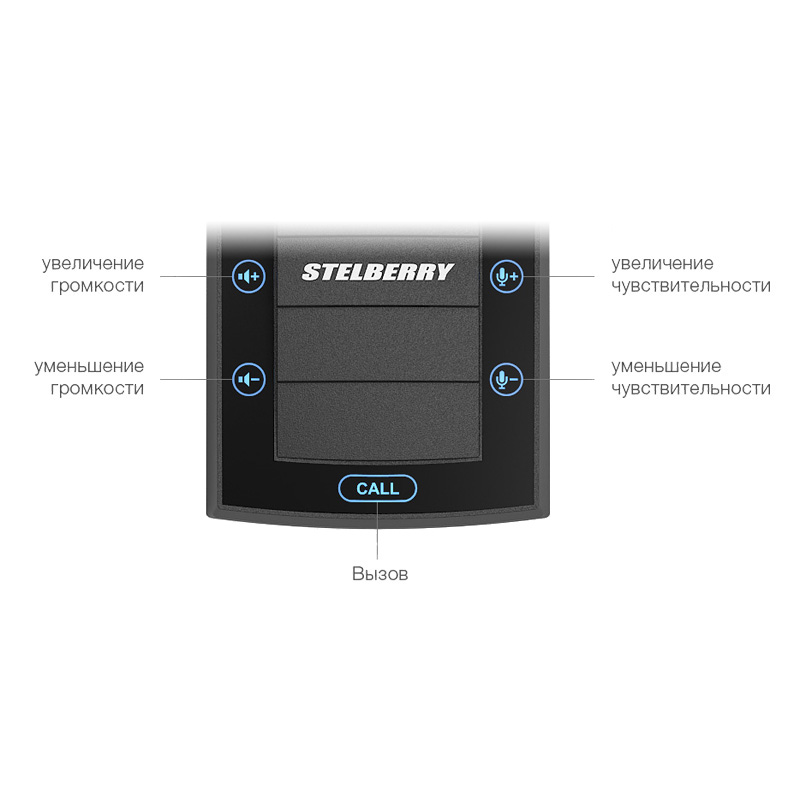

С помощью кнопок регулировки громкости динамика пульта и чувствительности микрофона на микрофонной стойке пульта можно установить комфортные значения громкости и чувствительности пульта абонента.
Однако настройки громкости и чувствительности рекомендуем выполнять при установленном соединении с многоканальным пультом оператора, когда микрофон пульта абонента будет активен.
Кнопка вызова «CALL» позволяет вызвать оператора.
При нажатии кнопки вызова «CALL» на пульте оператора, например на S-760, раздаётся сигнал «дин-дон» и начинает мигать кнопка с номером канала к которому подключён данный пульт абонента.
После выбора оператором этого канала, устанавливается двусторонняя дуплексная связь оператора с абонентом, на пульте абонента включается микрофон и включается индикатор подсветки включённого микрофона на микрофонной стойке пульта.

При активном разговоре в дуплексном режиме пульт абонента в пиковые моменты может потреблять ток до 140 мА.
Если пульт абонента будет размещён в шумном помещении, и уровень фонового шума будет превышать 74дБ, то автоматика дуплексного режима перестанет справляться со своей работой.
Для нормального общения оператора с абонентом в условиях сильного шума в пульте абонента предусмотрен подчинённый симплексный режим.
Симплексный режим активируется оператором многоканального пульта и для абонента он будет отличаться от дуплексного режима лишь в одном.
В симплексном режиме оператор будет постоянно слышать абонента, а для ответа абоненту вручную переключать направление разговора.
В то время, когда оператор отвечает абоненту в симплексном режиме, на пульте абонента микрофон отключается и перестаёт светиться индикатор включённого микрофона на микрофонной стойке.
При настройке чувствительности микрофона пульта абонента, не следует сразу устанавливать максимальную чувствительность, так как при наличии фонового шума в помещении, на который человеческое ухо быстро перестаёт обращать внимание, чувствительность микрофона может быть избыточной, что приведёт к неустойчивой или невозможной связи в дуплексном режиме.

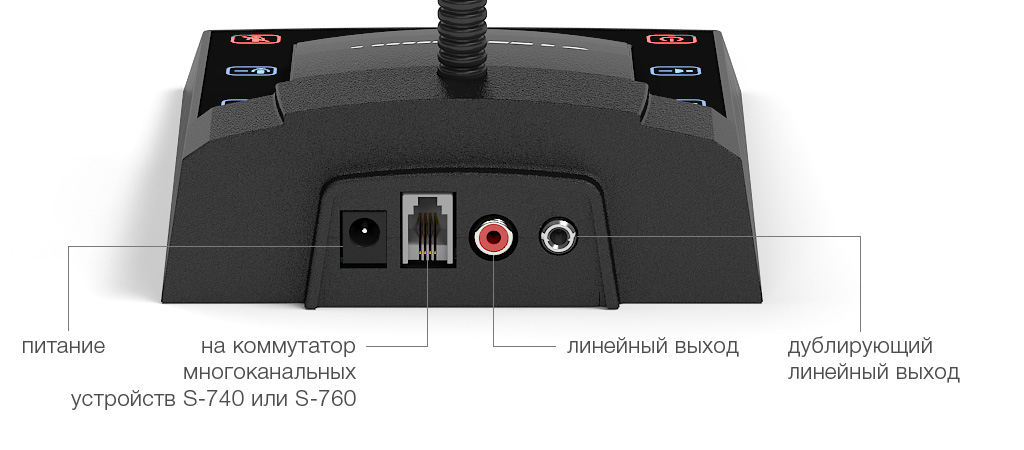

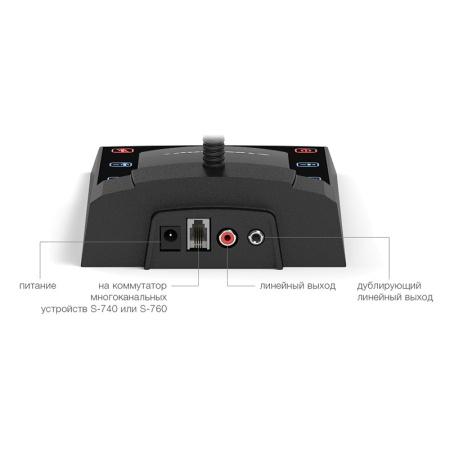

Для различных подключений на задней стенке пульта абонента STELBERRY D-120 установлены четыре разъёма, которые имеют следующее назначение.
Разъём питания предназначен для подключения блока питания, идущего в комплекте, с выходным стабилизированным напряжением 12В и с номинальным выходным током 350мА.
Разъём TJ-4P4C предназначен для подключения пульта абонента к коммутатору. Назначение контактов разъёма TJ-4P4C показно слева направо, как на изображении:
1 - белый - команда включения индикации микрофона и канала связи с оператором;
2 - жёлтый - аудио сигнал канала связи;
3 - зелёный - общий;
4 - коричневый - управление режимами вызова и «симплекса» пульта абонента.

Разъём линейного выхода RCA может потребоваться для записи разговоров.
Линейный аудиосигнал с этого разъёма может подаваться на линейный аудиовход любого аудиорегистрирующего устройства рассчитанного на уровень входного линейного аудиосигнала в 1 Вольт.
Записывать разговоры можно через IP-камеру, подключив к её аудиовходу линейный выход с пульта абонента.
Разъём «Джек-3.5мм» в пульте абонента STELBERRY D-120 обычно не используется, но может быть задействован, так как на него выведен дублированный сигнал разъёма RCA.
Линейный выход разъёма RCA продублирован одновременно на оба контакта трехконтактного разъёма «Джек-3.5мм стерео».

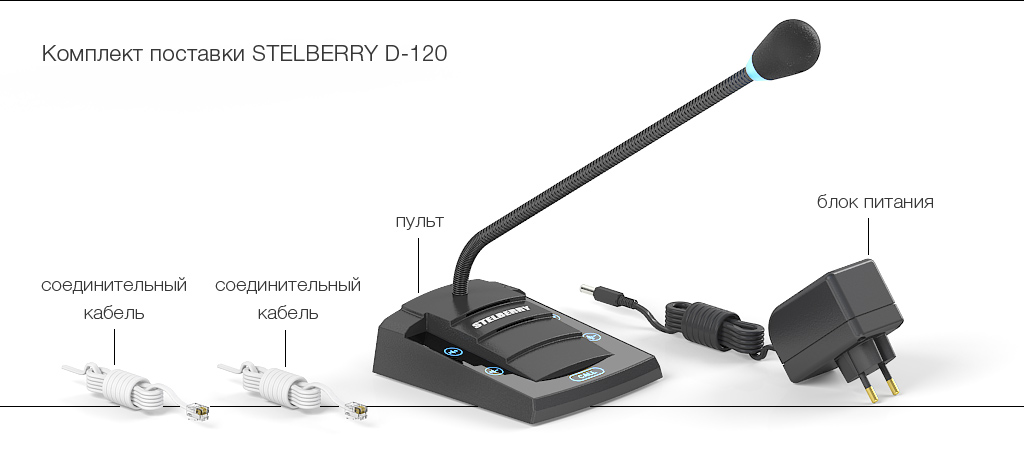

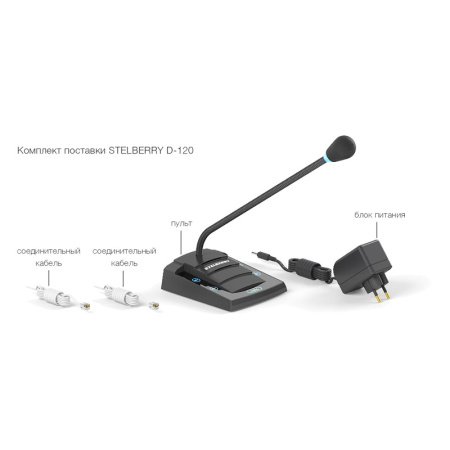

В комплект поставки STELBERRY D-120 входит пульт оператора, блок питания и 2 соединительных кабеля.
Блок питания, идущий в комплекте, подключается к пульту абонента. Один соединительный кабель подключается к пульту оператора, второй - к коммутатору многоканального переговорного устройства STELBERRY S-740 или STELBERRY S-760.
Длина каждого кабеля составляет 90 см, поэтому кабель для соединения пульта абонента с коммутатором селекторного переговорного устройства приобретается отдельно, в зависимости от необходимого расстояния.
При использовании кабеля КСПВГ 4х0,12 , максимальное расстояние между пультом STELBERRY D-120 и коммутатором переговорного устройства составляет 300 метров.

При использовании кабеля КСПВГ 4х0,35 , максимальное расстояние между пультом STELBERRY D-120 и коммутатором переговорного устройства увеличивается до 1000 метров.
Для уменьшения внешних воздействий на качество звука, можно применять комбинированный кабель ШСМ 4х0,08.
При использовании кабеля ШСМ 4х0,08 жёлтые провода соединительных кабелей, идущих в комплекте, необходимо соединить с центральной жилой, идущей в экране, а зелёные кабеля с экраном.
Белый и коричневый провода соединительных кабелей, соединяются через любые оставшиеся жилы кабеля ШСМ 4х0,08 одинаково на обоих концах кабеля.

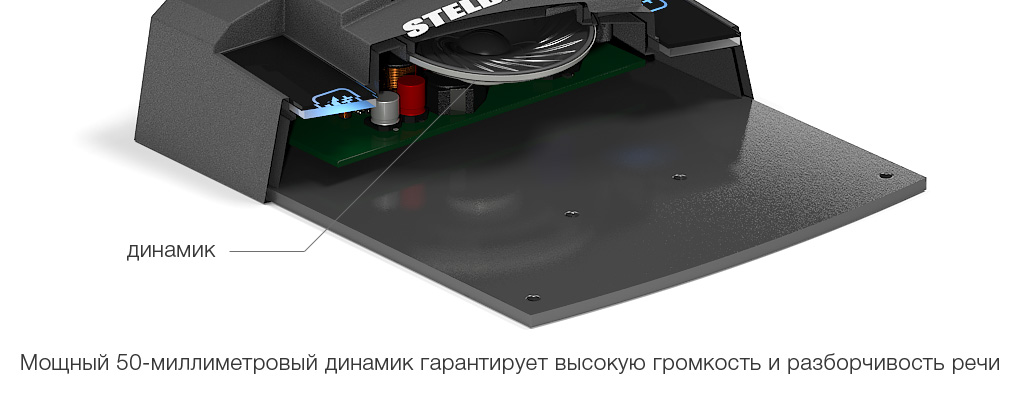

В пульт абонента встроен мощный 50-миллиметровый майларовый динамик, гарантирующий высокую громкость и разборчивость речи собеседника.
Высокая разборчивость речи крайне важна для офисной и оперативной связи, так как способствует более быстрому решению оперативных задач.

Для выхода звука, в абонентском пульте служат незаметные прорези, которые надёжно защищают динамик от случайных повреждений.

Большой объём внутреннего пространства пульта абонента, также способствует улучшению качества звука.
