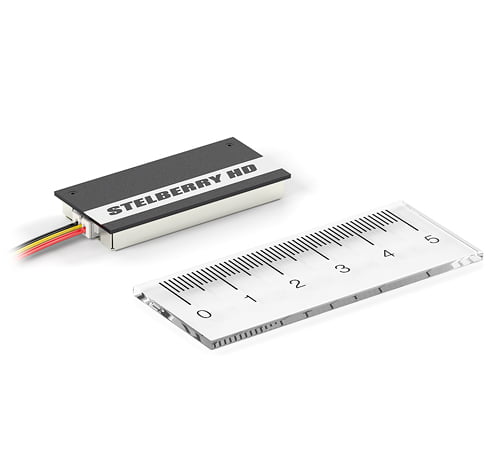

Stelberry M-1100HD, двунаправленный чувствительный HD-микрофон с цифровой обработкой

Микрофон STELBERRY M-1100HD применяется в тех случаях, когда необходимо записать диалог двух собеседников без окружающих шумов.
Для записи разговоров, микрофон можно подключить к аудиорегистратору или к любой IP камере, имеющей аудиовход.

STELBERRY M-1100HD оснащён микрофонным HD капсюлем, поэтому обладает крайне высокой чувствительностью и позволяет услышать все нюансы человеческой речи.
Микрофон необходимо расположить между собеседниками, например на столе или сбоку монитора, не забывая правильно его направить.
На записи Вы услышите разговор двух собеседников, а звуки вне зоны направленности будут существенно ослаблены.

Микрофон направленного действия для записи разговора

• Запись разговоров между кассиром банка и клиентами
• Запись разговоров между кассиром магазина и покупателями при высоком уровне окружающего шума
• Запись разговоров между оператором АЗС и клиентами
• Запись разговоров между продавцами и покупателями в крупных торговых центрах с высоким уровнем шума
• Запись общения между врачами и пациентами в стоматологических клиниках
• Запись переговоров врача с пациентами
• Запись разговоров между консультантами и абонентами в салонах мобильной связи

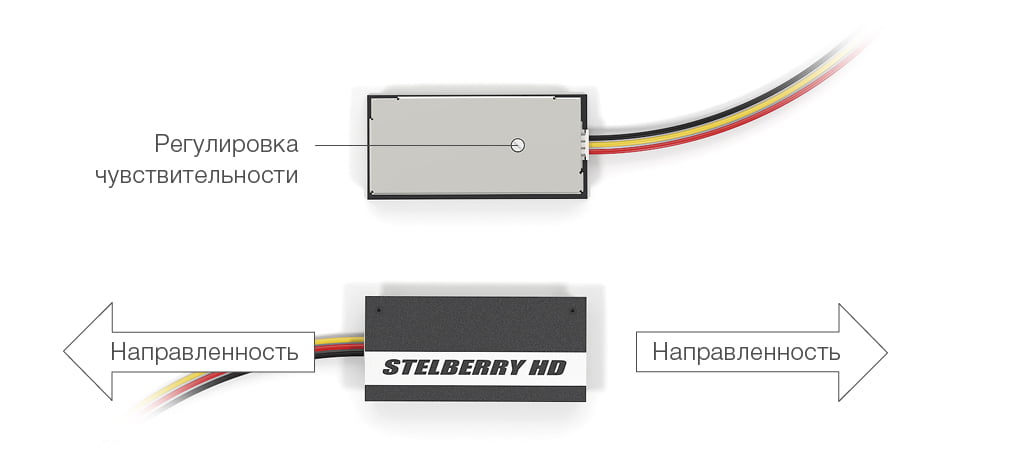

Микрофон STELBERRY M-1100HD слышит звуки слева и справа (если смотреть на рисунок).
Звуки, присутствующие сбоку, микрофон подавляет.
Естественно, зона слышимости микрофона не является плоской, а представляет из себя конус, поэтому двунаправленный микрофон можно устанавливать как горизонтально, так и вертикально.

Сзади микрофона расположена регулировка чувствительности, которая позволяет плавно подстроить усиление, в зависимости от типа помещения, в котором применяется микрофон для записи диалога собеседников.

Микрофон крепится к поверхности при помощи двустороннего скотча.

Двунаправленный микрофон STELBERRY M-1100HD применяется для записи разговоров между консультантом и клиентом в офисе, врачом и пациентом в кабинете врача, покупателем и кассиром на кассе супермаркета и в других местах, где необходимо произвести качественную запись диалога собеседников.

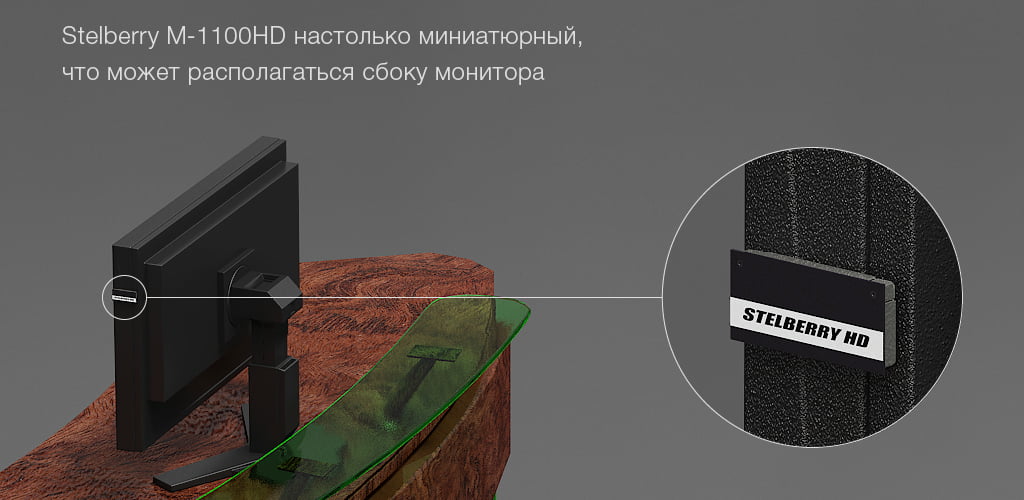

Микрофон улавливает звуки с двух сторон, а миниатюрные размеры позволяют его расположить сбоку монитора сотрудника банка.
Звуки, находящиеся вне зоны направленности, будут существенно ослаблены, что существенно повышает разборчивость диалога между собеседниками.

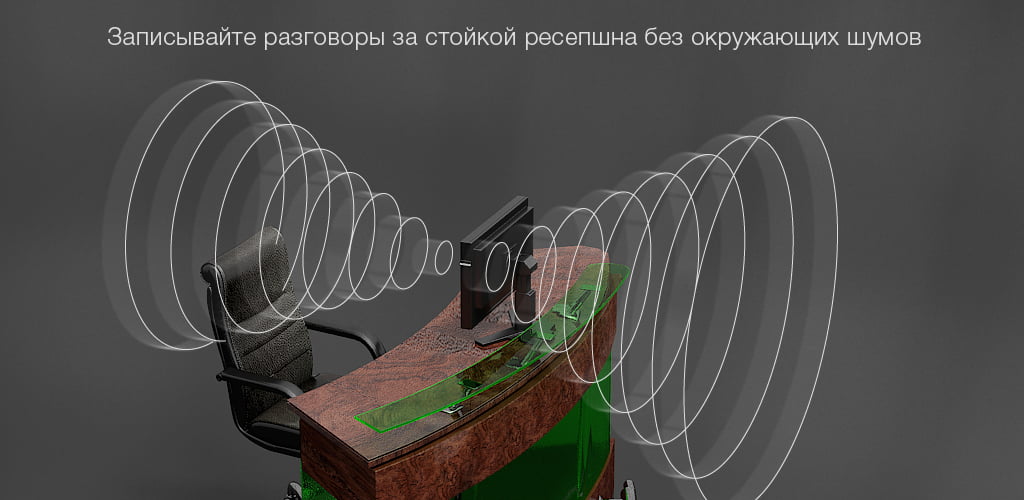

Одной из самых распространённых задач, с которой прекрасно справляется STELBERRY M-1100HD, является запись разговоров между сотрудником на стойке ресепшна и посетителями.
Направленный микрофон можно расположить как горизонтально на столешнице или подставке монитора, так и вертикально, закрепив его при помощи двустороннего скотча сбоку монитора.

Вертикальное расположение двунаправленного микрофона несёт в себе ряд преимуществ, главным из которых является невозможность случайного закрытия микрофона бумагой или другим предметом.
Если на рабочем столе сотрудника установлен моноблок, то микрофон следует располагать подальше от вентиляционных отверстий системы охлаждения моноблока, чтобы шум вентиляторов не влиял на качество записи разговоров.

Все микрофоны STELBERRY активные.
Это означает, что внутри есть электронная схема, которая требует отдельного питания.

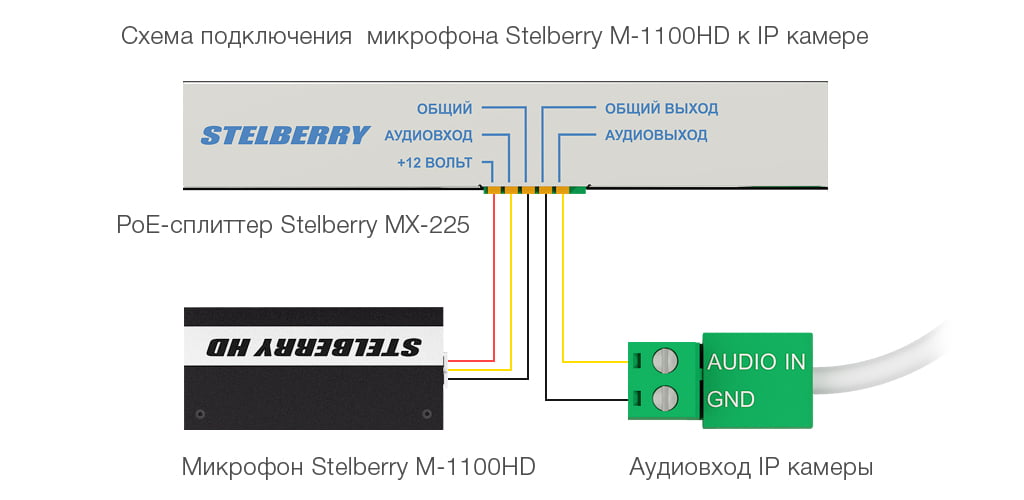

В случае, если микрофон необходимо подключить к IP камере, которая питается по PoE, то для этих целей лучше всего применять проходной PoE- сплиттер STELBERRY MX-225.
На схеме представлен сплиттер обновлённой модели 2020 года с удобной коммутацией (предыдущая модель имела только выход питания).
Сплиттер устанавливается в разрез сетевого кабеля, идущего к камере.

На первые три клеммы подключается микрофон, а оставшиеся две клеммы являются линейным аудиовыходом, который необходимо подключить к аудиовходу камеры.
Микрофон подключайте экранированным кабелем, например ШСМ 4 х0,08.
Цвета кабеля могут отличаться от цветов проводов микрофона.
Главное, чтобы жёлтый провод микрофона (аудиовыход) подключался к экранированной жиле, а чёрный (общий) к экрану.
Если сплиттер расположен рядом с камерой, то подключение к аудиовходу можно производить неэкранированным кабелем.

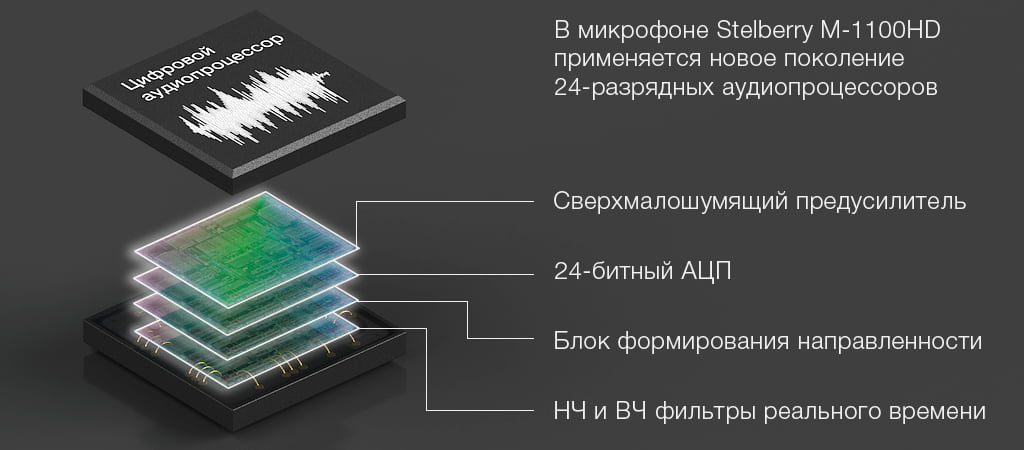

В микрофоне STELBERRY M-1100HD применяется 24-разрядный аудиопроцессор нового поколения, который спроектирован для работы с HD-звуком.
Для возможности использования цифровой фильтрации аудиосигнала процессором, аналоговый сигнал MEMS-микрофона сначала оцифровывается им с частотой 48000 Гц и разрядностью 24 Бит.

Затем производится последовательная цифровая фильтрация, и каждый фильтр ослабляет свою заданную частоту.
После цифровой обработки аудиосигнал в цифровом виде поступает на цифроаналоговый преобразователь процессора и на выходе микрофона получается очищенный от ненужных частот аналоговый линейный аудиосигнал речевого диапазона.

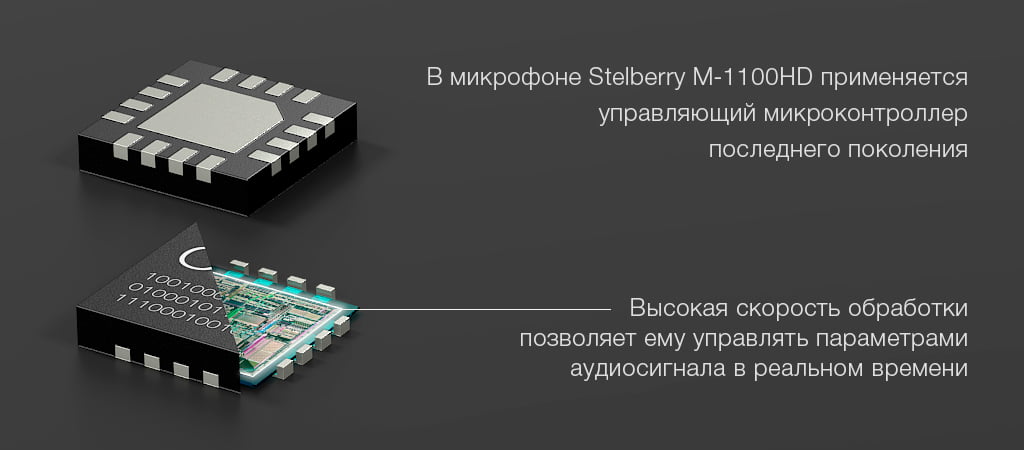

В двунаправленном микрофоне STELBERRY M-1100HD применяется 16-и битный микроконтроллер последнего поколения, работающий на частоте 12 МГц.
В его задачи входят: обеспечение нормального старта звукового процессора после подачи питания, передачу в звуковой процессор заданной конфигурации всех пяти фильтров, и коэффициентов усиления выходного аудиосигнала.

Также, микроконтроллер двунаправленного микрофона STELBERRY M-1100HD отвечает за отслеживание положения регулятора чувствительности и передачу соответствующих значений в аудиопроцессор.
Вся обработка осуществляется в режиме реального времени и позволяет быстро осуществить необходимые настройки.

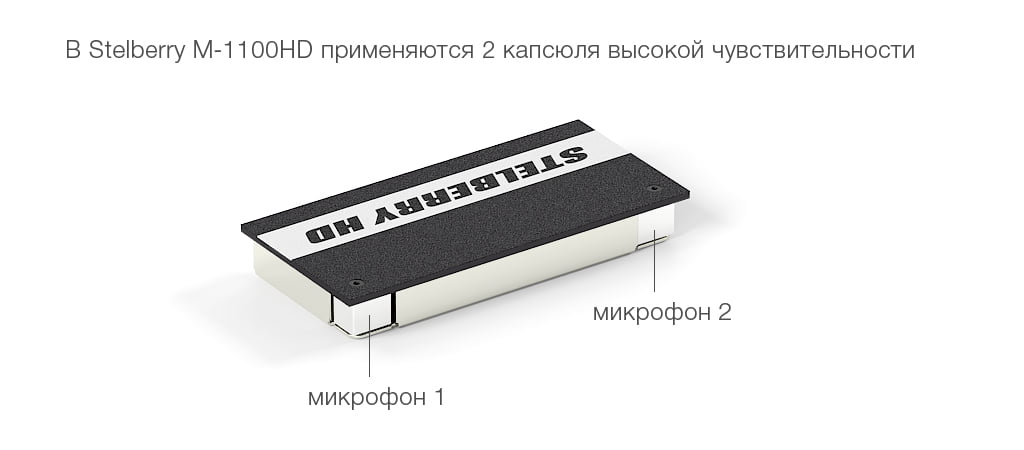

В направленном микрофоне STELBERRY M-1100HD применяются два сверхмалошумящих микрофонных капсюля, обладающие высокой чувствительностью.
Каждый из капсюлей улавливает и усиливает приходящие звуки, а затем передаёт полученный сигнал на специализированный аудиопроцессор.

Аудиопроцессор анализирует сигналы с HD-капсюлей и формирует двустороннюю диаграмму направленности, а затем обрабатывает полученные данные при помощи алгоритма речевого фильтра, подавляя частоты, находящиеся вне речевого диапазона, что существенно повышает разборчивость диалога между собеседниками.

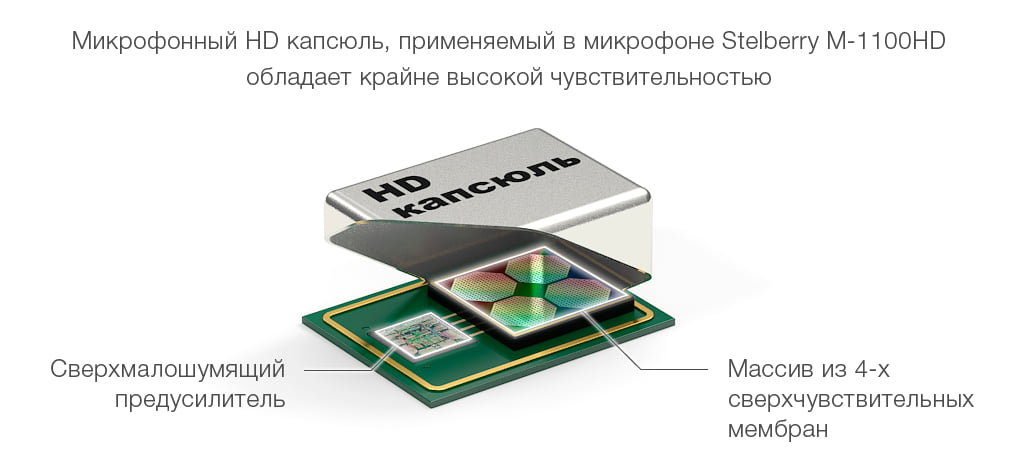

MEMS капсюль состоит из двух базовых компонентов: интегральной схемы (прецизионного усилителя) и MEMS сенсора, интегрированных в едином корпусе.

HD капсюль имеет размеры всего 4,7х3,7 миллиметра, а его высота не превышает 3,5 миллиметра.
Сенсор представляет собой кремниевый конденсатор. Этот конденсатор состоит из двух кремниевых пластин.
Одна из пластин является неподвижной, в то время как другая может менять свое положение.
Собственно, микрофонный сенсор представляет собой переменный воздушный конденсатор, ёмкость которого зависит от расстояния между мембраной и неподвижной пластиной.
При воздействии внешних звуковых волн мембрана колеблется, изменяя ёмкость сенсора.

Сзади сенсора расположена пластина с микроскопичными вентиляционными отверстиями, необходимыми для свободного движения воздуха в камере, расположенной под подвижной пластиной.
Микросхема прецизионного усилителя преобразует ёмкость сенсора в аналоговый сигнал.
В микрофонах STELBERRY этот сигнал дополнительно усиливается и обрабатывается.
Также существуют MEMS капсюли с цифровым выходом, использующие модуляцию плотности импульсов PDM (Pulse Density Modulation).
Применение MEMS капсюлей в микрофонах STELBERRY позволяет услышать все нюансы звуков и разговоров в помещении.
Кроме того, при последующей цифровой обработке сигнала речевыми фильтрами в микрофонах STELBERRY, разборчивость речи собеседников становится гораздо выше.
