Страна происхождения
Китай
Код производителя
Radius NX 4x4 AEC-1
по 223 и 44-ФЗ
99% заказов доставляем точно в срок
Возможность тестирования образцов
Ответственность за результат

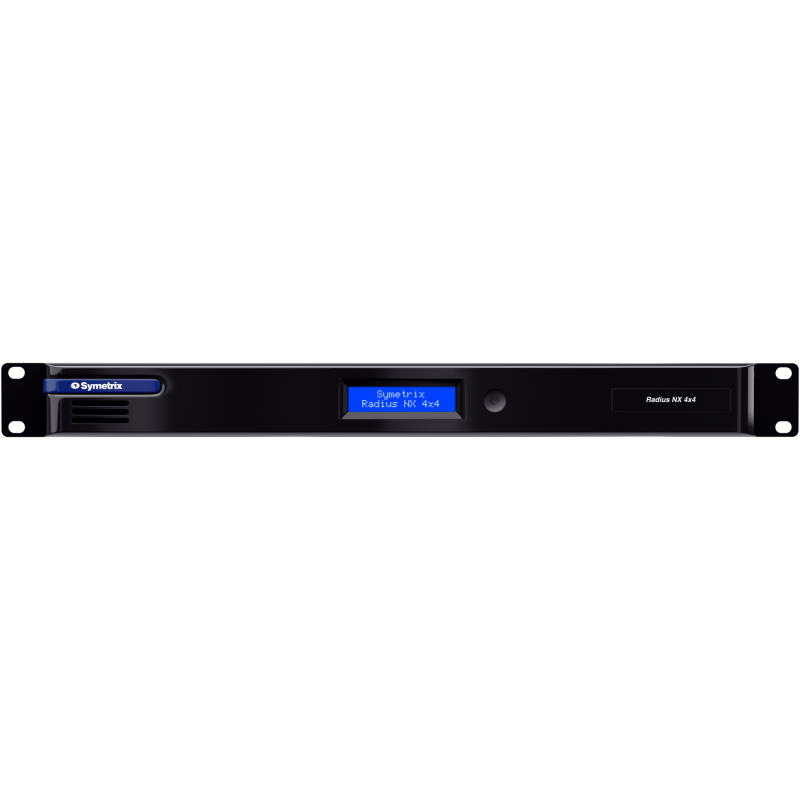

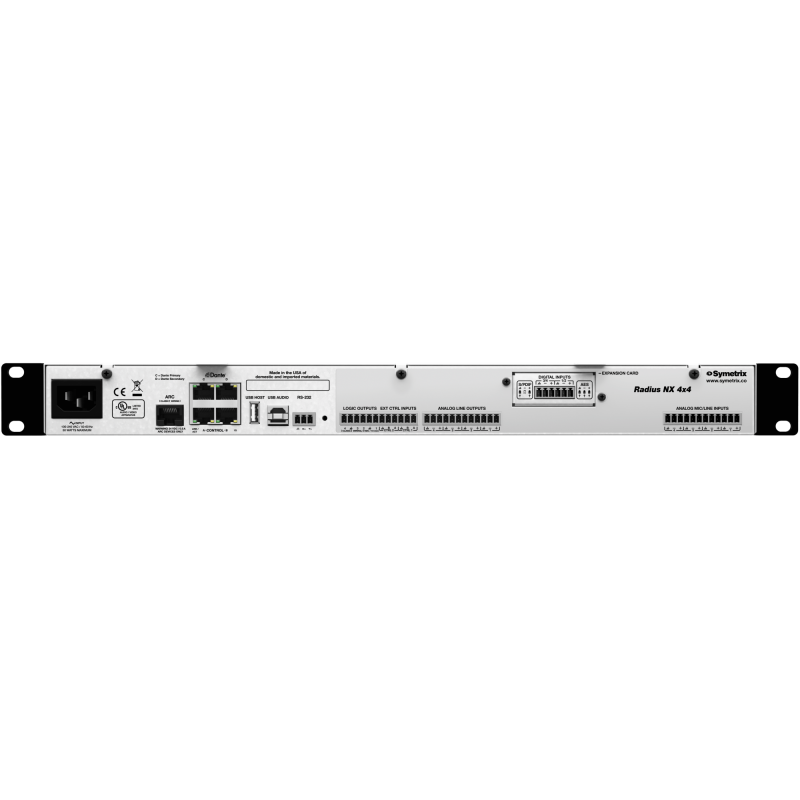

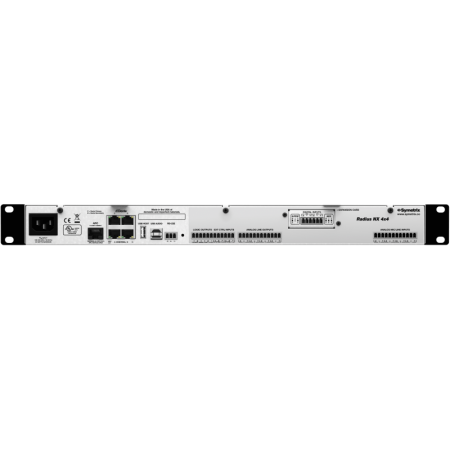

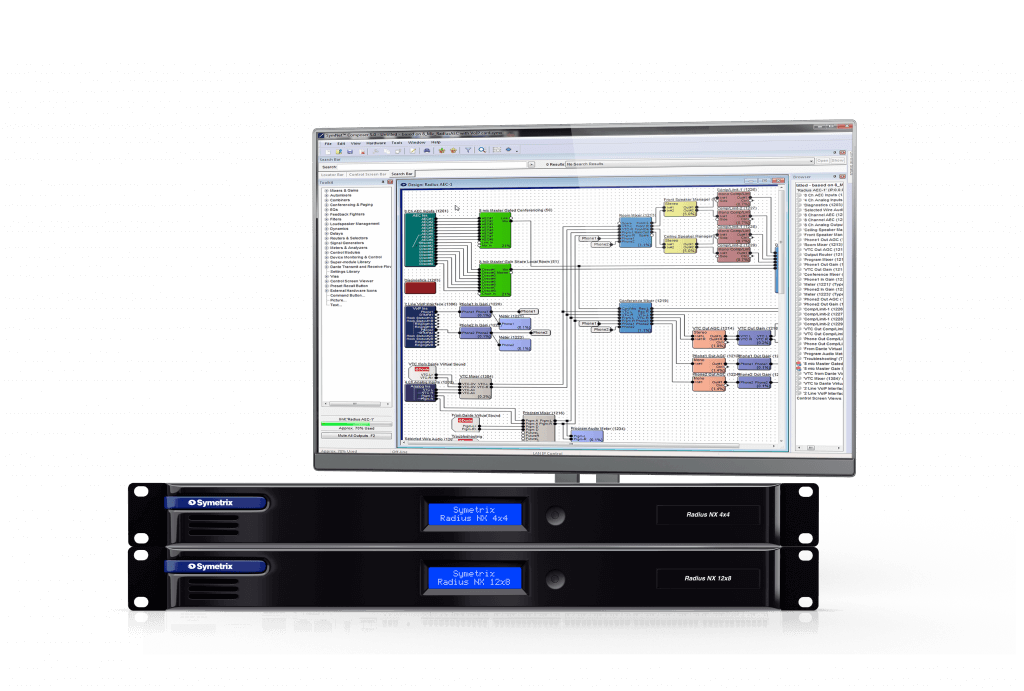

Radius NX 4 × 4 (4 аналоговых входа, 4 аналоговых выхода). Имеет резервный Dante 64 × 64 и идентичные ресурсы DSP. Они отличаются только аналоговым вводом / выводом, логическим выходом и емкостью внешнего управляющего входа. Сниженная стоимость 4 × 4 делает его чрезвычайно конкурентоспособным в приложениях, где многие конечные точки Dante маршрутизируются на основной DSP и требуется меньше аналоговых соединений.
Аудиопорт USB. Обеспечивает конференц-связь с программным кодеком, а также многодорожечную запись или воспроизведение на компьютере.
Хост-порт USB. Поддерживает предстоящую запись и архивирование, воспроизведение аудиофайлов, обмен цифровыми сообщениями и автоматическое резервное копирование устройств для быстрой смены полей.
Настраиваемый 4-портовый гигабитный коммутатор. Обслуживает как Dante, так и сети управления, устраняя или уменьшая потребность во внешних коммутаторах, избегая при этом узких мест на 100 Мбит.
Предусилители со сверхнизким уровнем шума. Шаг 3 дБ с цифровым управлением облегчает точную настройку усиления, что обеспечивает непревзойденное качество звука.
Слот для дополнительной карты. Принимает все карты расширения Radius и Edge, увеличивая количество входов/ выходов Radius NX или добавляя специальные функции для снижения общей стоимости системы.
Технические характеристики
Основные характеристики | |
---|---|
Процессор | 1 двухъядерный DSP-процессор Analog Devices Griffin ADSP-SC587 @ 500 МГц |
Необработанная мощность обработки | 500 MIPS, 6 GFLOPS, 2 GMACS |
Частота выборки | 48 кГц, ± 100 ppm |
Частотная характеристика (A/ D/ A) | 20 Гц ~ 20 кГц, ± 0,5 дБ |
Динамический диапазон (A/ D/ A) | > 114 дБ, по шкале А |
Разделение каналов (A/ D/ A) | > 110 дБ при 1 кГц, +24 дБ |
Задержка (A/ D/ A) | 1.04 мс, входы направляются на выходы |
Задержка памяти | 174 моно секунды |
Аналоговые управляющие входы | 0 ~ 3.3 В постоянного тока |
Рекомендуемый внешний управляющий потенциометр | 10 кОм, линейный |
Логические выходы | Низкий (0 В) в активном состоянии, высокий уровень (5 В) в неактивном состоянии |
Максимальное напряжение/ потребляемый ток внешнего источника питания на логическом выходе | 24 В постоянного тока/ 50 мА |
Максимальный выходной ток логического выхода | 10 мА |
THD + шум | -95 дБ (полоса 22.4 кГц, невзвешенная); 1 кГц при +15 дБ с усилением 0 дБ |
Дополнительный последовательный ввод/ вывод RS-232 | 57.6 кбод (по умолчанию), 8 бит данных, 1 стоповый бит, без контроля четности, без управления потоком, прямой провод, требуются только контакты 2, 3 и 5 |
Последовательный ввод/ вывод RS-485 | 38.4 кбод (по умолчанию) 8 бит данных, 1 стоповый бит, без контроля четности, без управления потоком. Может быть выломан из порта ARC |
Сетевой кабель | Стандарт CAT5/6, максимальная длина от устройства к устройству 100 метров |
Кабель Dante | Стандарт CAT6, максимальная длина устройства 100 метров |
Кабель ARC | Стандартный CAT5/6, расстояние зависит от нагрузки и количества устройств |
Максимальное количество сохраненных пресетов | 1000 |
Аналоговые входы | |
Разъемы | Клеммные колодки 3.81 мм |
Количество входов | Четыре (4) переключаемых балансного микрофонного или линейного уровня |
Номинальный входной уровень | +4 дБ |
Максимальный входной уровень | +24 дБ |
Усиление микрофонного предусилителя | От 0 до 51 дБ с шагом 3 дБ с цифровой подстройкой ± 24 дБ |
Микрофонный предусилитель EIN | -125 дБ при сопротивлении источника 150 Ом, ширина полосы 22.4 кГц |
CMRR | > 50 дБ при 1 кГц, единичное усиление |
Входное сопротивление | 2 кОм симметричный, 1 кОм несимметричный |
Фантомное питание (на вход) | +48 В постоянного тока при 10 мА максимум |
Динамический диапазон | > 115 дБ, по шкале А |
THD + шум | -100 дБ (полоса 22.4 кГц, невзвешенная); 1 кГц при +15 дБу с усилением 0 дБ |
Задержка | 0.31 мСм |
Аналоговые выходы | |
Разъемы | Клеммные колодки 3.81 мм |
Количество выходов | Четыре (4) сбалансированных линейных уровня |
Номинальный выходной уровень | +4 дБу с запасом по уровню 20 дБ |
Максимальный выходной уровень | +24 дБ (+22.8 дБ при минимальной нагрузке 2 кОм) |
Выходное сопротивление | 300 Ом симметричный, 150 Ом несимметричный |
Динамический диапазон | > 117 дБ, по шкале А |
THD + шум | -97 дБ (полоса 22.4 кГц, невзвешенная); 1 кГц, усиление 0 дБ + 8 дБу выход |
Задержка | 0.65 мСм |
USB аудио ввод/ вывод | |
Коннектор | Один (1) тип B с высоким удерживанием |
Интерфейс | 2.0 с устаревшими режимами аудио класса 1.0 |
Вместимость | 1×1 (режимы спикерфона с эхоподавлением и спикерфон без эхоподавления) - без драйвера, режим ввода / вывода 2×2 - без драйвера и режим ввода / вывода 8×8 - драйвер включен |
Частота дискретизации | 48 кГц |
Битовая глубина | 16 бит, режимы громкой связи; 16 или 24 бит, линейные режимы |
AEC | |
Количество каналов | Одноядерный модуль: для стандартной конференц-связи до восьми (8) каналов с одной (1) ссылкой. Для приложений «микс-минус» до четырех (4) каналов с четырьмя (4) заданиями. |
Длина хвоста | Максимум 400 мс, в зависимости от канала и количества ссылок |
Скорость сходимости | Обычно> 90 дБ/ с |
Задержка | 11 мс |
Процессоров | 1 двухъядерный DSP-процессор Analog Devices Griffin ADSP-21584 @ 500 МГц |
Необработанная мощность обработки | 500 MIPS, 6 GFLOPS, 2 GMACS |
Механические данные | |
Требуемое пространство | 1U (WDH: 480.2 × 241.3 × 43.7 мм). Глубина не включает допуск на соединитель. Оставьте не менее 3 дюймов дополнительного пространства для соединений на задней панели. Дополнительная глубина может потребоваться в зависимости от вашей конкретной проводки и соединений |
Электрические | 100 ~ 240 В переменного тока, 50/ 60 Гц, максимум 60 Вт, универсальный вход |
Вентиляция | Максимальная рекомендуемая рабочая температура составляет 30 C. Убедитесь, что левая и правая стороны оборудования ничем не закрыты (50.8 мм, минимальный зазор 2 дюйма). Не препятствуйте вентиляции, закрывая вентиляционные отверстия такими предметами, как газеты, скатерти, шторы. |
Вес с упаковкой | 5.9 кг |
Сертификаты или соответствие | e Безопасность: UL 60065, cUL 60065, IEC 60065 ЭМС: EN 55103-1, EN 55103-2, EN55032, EN 61000-3-2, EN 61000-3-3, ICES-003, FCC, часть 15 (все классы A ) Окружающая среда: RoHS |
Характеристики
ЖК-экран | Есть ЖК-экран |
Интерфейсы | LAN USB 2.0 Аналоговый аудио |
Количество каналов | 4 |
Исполнение (корпус) | 1U |
